专利号: 2019223777732
申请人: 广州纽得赛生物科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

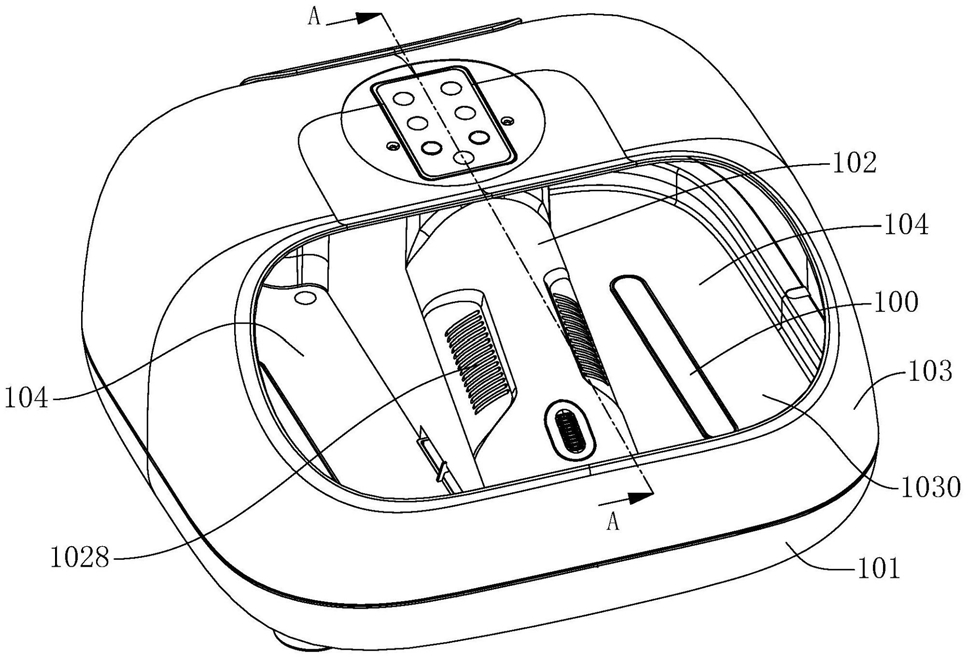

1.一种蒸汽沐足盆,包括底座(101)、内罩(102)、外罩(103)及风机(7),内罩(102)固定于底座(101)上,外罩(103)罩设于内罩(102)上,内罩(102)与外罩(103)配合形成两个熏蒸室(104),外罩(103)上设有开口(1030)与两个熏蒸室(104)相通,所述内罩(102)包括凸起部(1021)及固定于凸起部(1021)两侧的踏板部(1022),其特征在于,所述凸起部(1021)的底面凹设形成有抽汽腔(1024),抽汽腔(1024)由凸起部顶壁(1025)、两块侧壁(1026)及风机座(1027)围成,风机(7)通过风机座(1027)固定于抽汽腔(1024)内,凸起部顶壁(1025)的底部两侧开设有出汽槽(1029),所述凸起部顶壁(1025)的顶部两侧开设有透气窗(1028)。

2.根据权利要求1所述的蒸汽沐足盆,其特征在于,包括水箱(1)、水位控制阀(2)、加水管(3)、蒸汽箱(4)及蒸汽管(6),水箱(1)通过水位控制阀(2)与加水管(3)的一端连接,加水管(3)的另一端与蒸汽箱(4)连通,蒸汽箱(4)内设有加热器,蒸汽管(6)与蒸汽箱(4)顶部的蒸汽出口连接,风机(7)设置于蒸汽管(6)的出口处。

3.根据权利要求2所述的蒸汽沐足盆,其特征在于,所述加水管(3)包括竖直段(31)及倾斜段(32),竖直段(31)一端与水位控制阀(2)连接,倾斜段(32)一端与蒸汽箱(4)的进水口连接,竖直段(31)及倾斜段(32)相连接的拐角处低于蒸汽箱(4)的进水口。

4.根据权利要求2所述的蒸汽沐足盆,其特征在于,还包括排水管(8)、排水阀及排水盒(9),排水管(8)的一端与加水管(3)连通,排水管(8)的一端另一端与排水盒(9)连通,排水管(8)上设置有排水阀。

5.根据权利要求2所述的蒸汽沐足盆,其特征在于,所述凸起部(1021)的底面凹设形成有安装腔(1023),蒸汽箱(4)固定于安装腔(1023)内。

6.根据权利要求2所述的蒸汽沐足盆,其特征在于,所述蒸汽管(6)穿过一侧壁(1026)连通至抽汽腔(1024)内。

7.根据权利要求2所述的蒸汽沐足盆,其特征在于,所述水箱(1)底壁设有用于安装水位控制阀(2)的出水口,水位控制阀(2)包括密封塞(21)、滑杆(22)及弹性件(23),水箱(1)的出水口中部具有与水箱(1)底壁固接的挡块(24),挡块(24)上设有导孔,滑杆(22)可滑动地穿设于导孔内,滑杆(22)上位于水箱(1)内的一端固定有密封塞(21),滑杆(22)上位于水箱(1)外的一端具有凸出部,弹性件(23)套设于滑杆(22)上且抵持于水箱(1)外表面与滑杆(22)的凸出部之间。

8.根据权利要求7所述的蒸汽沐足盆,其特征在于,所述凸起部(1021)上设有插槽(105),以供插置水箱(1),插槽(105)的底壁设有过水孔,过水孔处具有用于抵持滑杆(22)凸出部的结构。

9.根据权利要求1所述的蒸汽沐足盆,其特征在于,每一踏板部(1022)上设有消毒发光件(100)。
