专利号: 2019223762351
申请人: 苏州新区德力精密机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

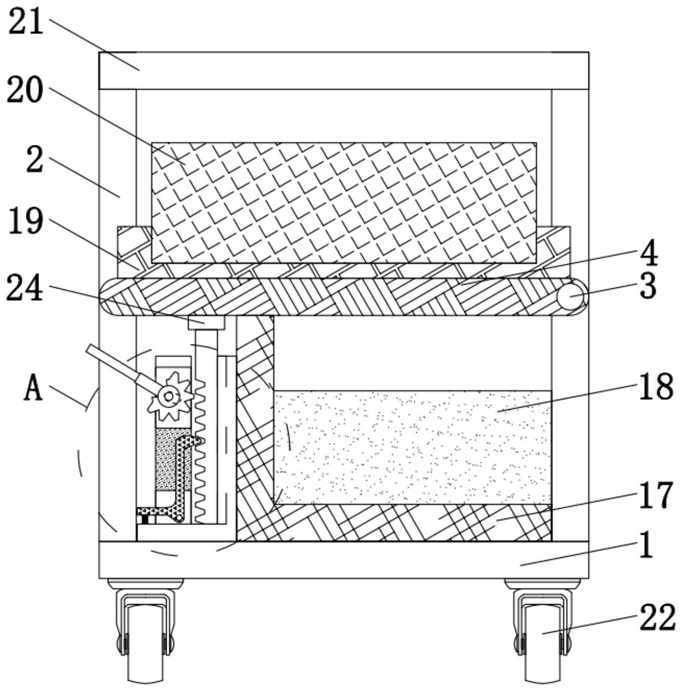

1.一种便于改变倾斜角度的分拣车,包括底座(1),其特征在于:所述底座(1)顶部前侧的两侧和后侧的两侧均固定连接有固定架(2),一个所述固定架(2)与另一个所述固定架(2)的相对一侧之间固定连接有承重轴(3),所述承重轴(3)的表面转动连接有承重板(4),所述底座(1)顶部的左侧固定连接有安装板(5),所述安装板(5)内壁的底部固定连接有竖板(6),所述竖板(6)的正面滑动连接有转轴(7),所述转轴(7)的表面转动连接有固定轴(8),所述固定轴(8)表面的底部设置有齿轮(10),所述固定轴(8)表面的顶部固定连接有拉杆(9)。

2.根据权利要求1所述的一种便于改变倾斜角度的分拣车,其特征在于,所述安装板(5)内壁的一侧滑动连接有齿板(11),所述齿板(11)与齿轮(10)相啮合,所述齿板(11)的顶部固定连接有连接板(24),所述连接板(24)的顶部与承重板(4)的底部相接触。

3.根据权利要求1所述的一种便于改变倾斜角度的分拣车,其特征在于,所述底座(1)的顶部且位于安装板(5)的一侧固定连接有挡框(17),所述挡框(17)的顶部与承重板(4)的底部相接触,所述竖板(6)的正面且位于齿轮(10)的正下方固定连接有凸块(13),所述竖板(6)的正面且位于凸块(13)的正下方转动连接有连接轴(14)。

4.根据权利要求3所述的一种便于改变倾斜角度的分拣车,其特征在于,所述连接轴(14)的表面且位于凸块(13)的正面固定连接有传动卡杆(15),所述传动卡杆(15)底部的一侧与底座(1)的顶部之间套设有弹性元件(16),所述竖板(6)的顶部固定连接有限位块(12)。

5.根据权利要求3所述的一种便于改变倾斜角度的分拣车,其特征在于,所述挡框(17)的顶部设置有第一分拣箱(18),所述承重板(4)的顶部固定连接有放置座(19)。

6.根据权利要求5所述的一种便于改变倾斜角度的分拣车,其特征在于,所述放置座(19)的顶部放置有第二分拣箱(20),所述放置座(19)上开设有与第二分拣箱(20)相适配的凹槽。

7.根据权利要求1所述的一种便于改变倾斜角度的分拣车,其特征在于,四个所述固定架(2)的顶部之间固定连接有顶板(21),所述底座(1)的底部设置有脚轮(22),所述顶板(21)的正面设置有推杆(23)。
