专利号: 2019223482280
申请人: 苏州市吴中区三和印刷有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 印刷;排版机;打字机;模印机〔4〕
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

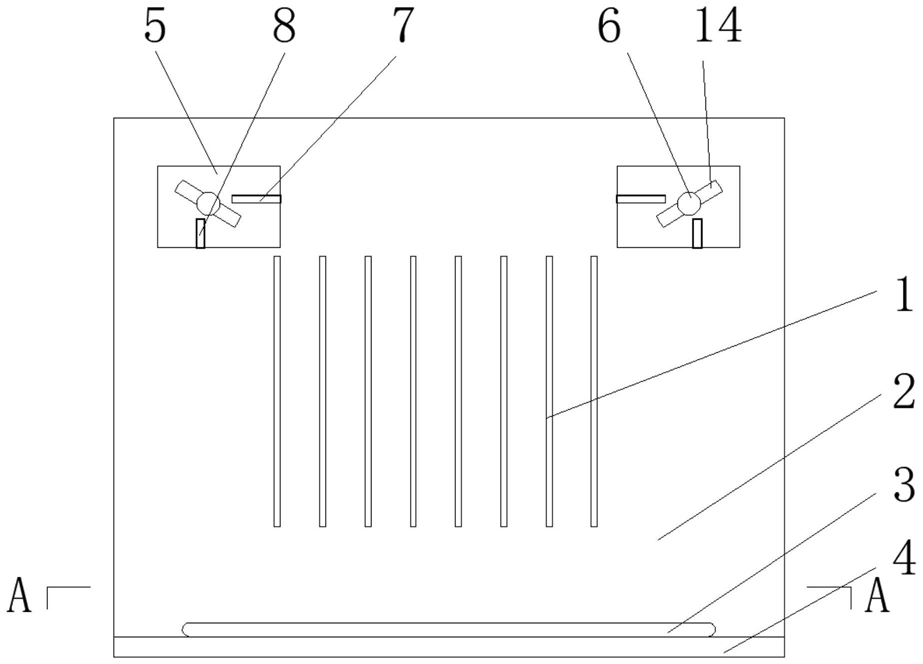

1.一种不干胶胶印机的减震装置,包括底座固定板(2),其特征在于:所述底座固定板(2)的顶部固定连接有侧面挡板(4),所述侧面挡板(4)的后侧面固定连接有弹性挡板(3),所述底座固定板(2)的顶部且位于侧面挡板(4)的后侧设置有固定座(5),所述固定座(5)的上表面开设有滑孔(14),所述固定座(5)的顶部固定连接有纵向限位板(8),所述固定座(5)的顶部且位于纵向限位板(8)的上方固定连接有横向限位板(7),所述底座固定板(2)的底部开设有圆形槽(9),所述圆形槽(9)的底面开设有固定槽(15),所述圆形槽(9)的内部设置有支撑块(11),所述支撑块(11)的底部固定连接有防滑垫(12),所述支撑块(11)的顶部固定连接有连接柱(10),所述连接柱(10)的顶部延伸至固定槽(15)的内部且固定连接有缓冲块(16),所述缓冲块(16)的顶部与固定槽(15)的上顶部固定连接。

2.根据权利要求1所述的一种不干胶胶印机的减震装置,其特征在于:所述固定座(5)与底座固定板(2)之间通过螺钉(6)固定连接,所述滑孔(14)的方向为倾斜45度方向。

3.根据权利要求1所述的一种不干胶胶印机的减震装置,其特征在于:所述固定座(5)的数量为两个,两个所述固定座(5)对称分布。

4.根据权利要求1所述的一种不干胶胶印机的减震装置,其特征在于:所述横向限位板(7)和纵向限位板(8)的外表面均设置有弹性套,所述弹性套的材质为橡胶材质。

5.根据权利要求1所述的一种不干胶胶印机的减震装置,其特征在于:所述圆形槽(9)的数量为四个,四个所述圆形槽(9)分布在底座固定板(2)的四角。

6.根据权利要求1所述的一种不干胶胶印机的减震装置,其特征在于:所述支撑块(11)的形状为圆柱形,且圆柱形的下底面设置为圆弧形。

7.根据权利要求1所述的一种不干胶胶印机的减震装置,其特征在于:所述支撑块(11)的上表面且位于连接柱(10)的侧面固定连接有弹簧(13),所述弹簧(13)的另一端与圆形槽(9)的顶部固定连接。

8.根据权利要求1所述的一种不干胶胶印机的减震装置,其特征在于:所述底座固定板(2)的上表面设置有防滑纹(1),所述防滑纹(1)的高度低于0.01毫米。
