专利号: 2019223162969
申请人: 绍兴市舜海铜材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般热交换
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

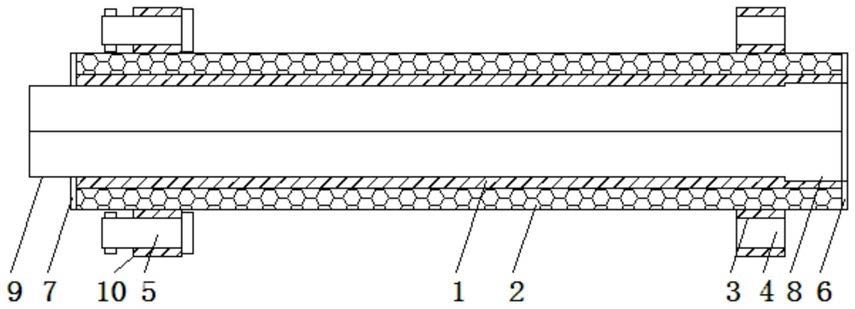

1.一种热交换用复合管,该复合管包括铜管层(2),其特征在于:所述铜管层(2)的内部嵌套有钢管层(1),所述钢管层(1)右端的内壁上固定设置有内螺纹(8),所述钢管层(1)左端伸出所述铜管层(2);所述钢管层(1)左端的外壁上固定设置有与所述内螺纹(8)相匹配的外螺纹(9);所述铜管层(2)的右端部的外壁上固定设置有多个第一锁紧支耳(3),所述第一锁紧支耳(3)的内部开设有螺纹通孔(4);所述铜管层(2)左端部的外壁上固定设置有多个第二锁紧支耳(10);所述第二锁紧支耳(10)内螺纹连接有锁紧螺栓(5)。

2.根据权利要求1所述的一种热交换用复合管,其特征在于:所述铜管层(2)与所述钢管层(1)之间具有无厚度分界面。

3.根据权利要求1所述的一种热交换用复合管,其特征在于:所述钢管层(1)的横截面为“8”字形。

4.根据权利要求1所述的一种热交换用复合管,其特征在于:所述第一锁紧支耳(3)与所述第二锁紧支耳(10)的形状、材料完全相同。

5.根据权利要求1所述的一种热交换用复合管,其特征在于:所述钢管层(1)的内表面为光滑面,所述铜管层(2)的外表面为光滑面。

6.根据权利要求1所述的一种热交换用复合管,其特征在于:所述钢管层(1)的壁厚为

0.2至1.5mm。

7.根据权利要求1所述的一种热交换用复合管,其特征在于:所述铜管层(2)以及所述钢管层(1)的右端面上固定设置有第一磁铁层(6)。

8.根据权利要求7所述的一种热交换用复合管,其特征在于:所述铜管层(2)以及所述钢管层(1)左端面上固定设置有与所述第一磁铁层(6)相配合的第二磁铁层(7)。
