专利号: 2019222192242
申请人: 诸暨市佳致机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-05-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

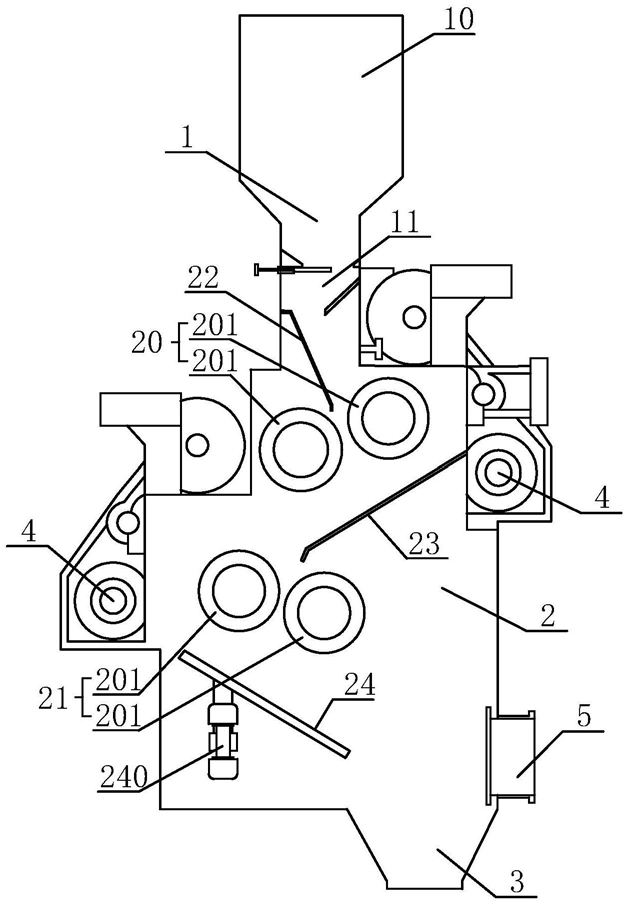

1.一种四胶辊砻谷机,其特征在于:包括进料装置(1)、谷仓分离室(2)、出粮口(3)、齿轮变速箱(4)和吸风口(5),所述谷仓分离室(2)包括两个胶辊组、进料淌板(22)、衔接淌板(23)和出料淌板(24),每个胶辊组包括两个胶辊(201),两个胶辊组呈上下排列,位于上方的为上胶辊组(20),位于下方的为下胶辊组(21);进料装置(1)位于谷仓分离室(2)顶部,出粮口(3)位于谷仓分离室(2)底部,吸风口(5)摄于谷仓分离室(2)侧面靠近出粮口(3)的位置;用于控制胶辊(201)转动的齿轮变速箱(4)设于谷壳分离室外部。

2.根据权利要求1所述的四胶辊砻谷机,其特征在于:上胶辊组(20)中的两个胶辊(201)以不同的转速相向运动,下胶辊组(21)中的两个胶辊(201)也以不同的转速相向运动。

3.根据权利要求2所述的四胶辊砻谷机,其特征在于:上胶辊组(20)中的其中一个胶辊(201)固定,另一个胶辊(201)可移动;下胶辊组(21)中的其中一个胶辊(201)固定,另一个胶辊(201)可移动。

4.根据权利要求1所述的四胶辊砻谷机,其特征在于:所述进料装置(1)包括进料仓(10)和进料口(11),进料口(11)处设有用于控制进料量的控制装置(110)。

5.根据权利要求4所述的四胶辊砻谷机,其特征在于:所述进料口(11)内壁设有用于原料滑落的斜坡,斜坡位于控制装置(110)的上方。

6.根据权利要求1所述的四胶辊砻谷机,其特征在于:谷仓分离室(2)外部共设有两个齿轮变速箱(4),每个齿轮变速箱(4)控制一组胶辊(201)的差速运动。

7.根据权利要求1所述的四胶辊砻谷机,其特征在于:所述出料淌板(24)设有振动电机(240)。

8.根据权利要求1所述的四胶辊砻谷机,其特征在于:分别位于上胶辊组(20)和下胶辊组(21)中的两个胶辊(201)都具有高度差,上胶辊组(20)中的两个胶辊(201)的高低设置方式与位于下胶辊组(21)中的两个胶辊(201)的高低设置方式相反。

9.根据权利要求1所述的四胶辊砻谷机,其特征在于:所述进料淌板(22)和衔接淌板(23)的后端分别固定于谷仓分离室(2)侧壁上,进料淌板(22)的前端靠近上胶辊组(20)的两个胶辊(201)中间位置,衔接淌板(23)的前端靠近下胶辊组(21)的两个胶辊(201)中间位置。
