专利号: 2019222024247
申请人: 苏州普未鲲合智慧能源发展有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

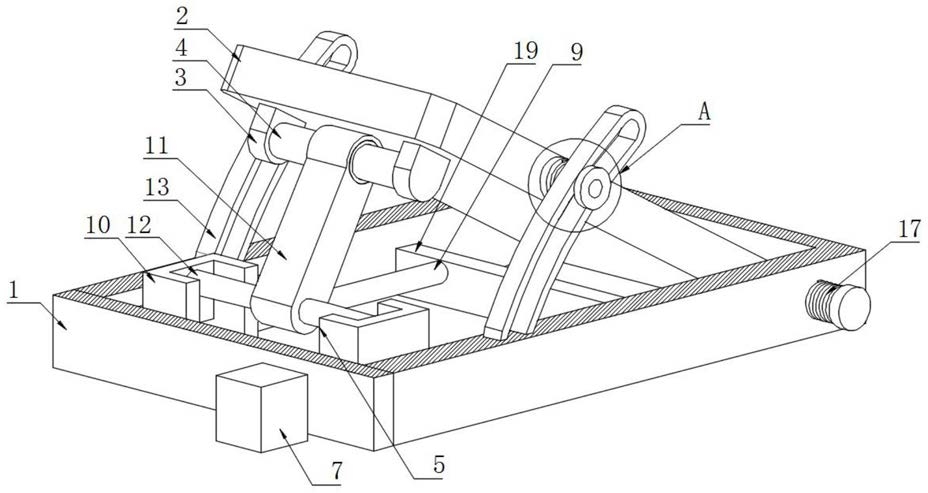

1.一种用于太阳能发电的电池板组件,包括底座(1),其特征在于:所述底座(1)顶端设置有太阳能板(2),所述太阳能板(2)底部两侧均固定连接有支座(3),所述支座(3)内部转动连接有横轴(4),所述太阳能板(2)底部设置有旋转机构(5),所述太阳能板(2)两侧均设置有减震机构(6);

所述旋转机构(5)包括电机(7)、丝杆(8)、导向杆(9)、滑块(10)、连接杆(11)和转轴(12),所述丝杆(8)与电机(7)输出端固定连接,所述丝杆(8)和导向杆(9)均贯穿滑块(10),所述丝杆(8)与滑块(10)螺纹连接,所述滑块(10)滑动连接于底座(1)内部,所述横轴(4)和转轴(12)均与连接杆(11)转动连接,所述转轴(12)贯穿连接杆(11)并与滑块(10)转动连接;

所述减震机构(6)包括弧形板(13)、滑杆(14)、第一弹簧(15)、连接轴(16)和第二弹簧(17),所述滑杆(14)固定连接于太阳能板(2)前后两侧,所述滑杆(14)滑动连接于弧形板(13)内部,所述滑杆(14)外侧固定连接有第二圆盘,所述第一弹簧(15)固定连接于弧形板(13)和第二圆盘之间,所述连接轴(16)固定连接于太阳能板(2)前后两侧,所述连接杆(11)贯穿底座(1)并延伸至底座(1)外侧,所述连接杆(11)延伸至底座(1)外侧的一端固定连接有端盖,所述第二弹簧(17)固定连接于端盖和底座(1)之间。

2.根据权利要求1所述的一种用于太阳能发电的电池板组件,其特征在于:所述滑块(10)前后两侧均固定连接有凸块(18),所述底座(1)内部前后两侧均设置有滑槽,所述凸块(18)滑动连接于滑槽内部。

3.根据权利要求1所述的一种用于太阳能发电的电池板组件,其特征在于:所述底座(1)内部固定连接有挡板(19),所述导向杆(9)固定连接于底座(1)和挡板(19)之间。

4.根据权利要求3所述的一种用于太阳能发电的电池板组件,其特征在于:所述导向杆(9)与滑块(10)滑动连接,所述丝杆(8)转动连接于底座(1)和挡板(19)之间。

5.根据权利要求1所述的一种用于太阳能发电的电池板组件,其特征在于:所述滑杆(14)远离太阳能板(2)的一端螺纹连接有第一圆盘(20),所述第一圆盘(20)外侧设置有防滑纹。

6.根据权利要求1所述的一种用于太阳能发电的电池板组件,其特征在于:所述弧形板(13)的数量设置为多个,多个所述弧形板(13)对称分布于底座(1)顶部前后两侧。

7.根据权利要求1所述的一种用于太阳能发电的电池板组件,其特征在于:所述丝杆(8)一端贯穿底座(1)并延伸至底座(1)外侧,所述丝杆(8)与底座(1)的连接处设置为光杆。
