专利号: 2019221941836
申请人: 苏州迪拓五金有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-01-09
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

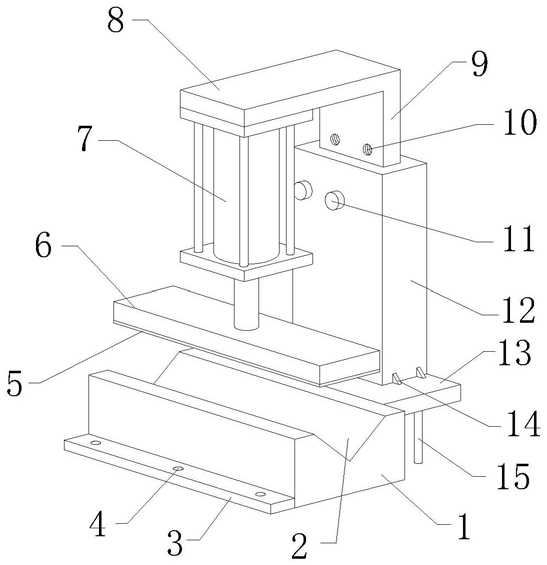

1.一种紧固件加工用夹持装置,包括底座,其特征在于:所述底座上端面开设有V型槽,所述底座正上方设有压板,所述压板上端面中部位置固定连接气缸活塞端,所述气缸缸体端固定连接顶板,所述顶板一端固定连接升降板,所述升降板安插在空心板内,所述空心板下端固定载板,所述载板与底座固定连接,所述空心板面向气缸的一面上部位置开设有两个圆孔,所述升降板上均匀开设有多个与圆孔相配合的螺纹通孔,所述圆孔内设有连接螺栓,所述连接螺栓穿过圆孔啮合在螺纹通孔内。

2.根据权利要求1所述的一种紧固件加工用夹持装置,其特征在于:所述压板下端面设有橡胶垫,所述橡胶垫通过胶水与压板相粘贴。

3.根据权利要求1所述的一种紧固件加工用夹持装置,其特征在于:所述底座远离载板的一面下部位置固定有条形板,所述条形板上端面均匀开设有多个安装孔。

4.根据权利要求1所述的一种紧固件加工用夹持装置,其特征在于:所述载板下端面远离底座的一侧等距开设有多个螺纹盲孔,所述螺纹盲孔内设有支杆,所述支杆一端外表面加工有外螺纹,所述支杆通过外螺纹啮合在螺纹盲孔内。

5.根据权利要求1所述的一种紧固件加工用夹持装置,其特征在于:所述空心板下端外表面均匀布置有多个三角板,所述三角板与空心板、载板固定连接。

6.根据权利要求1所述的一种紧固件加工用夹持装置,其特征在于:所述顶板与升降板为一体成型结构。
