专利号: 2019221719022
申请人: 河南普绿环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-03-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

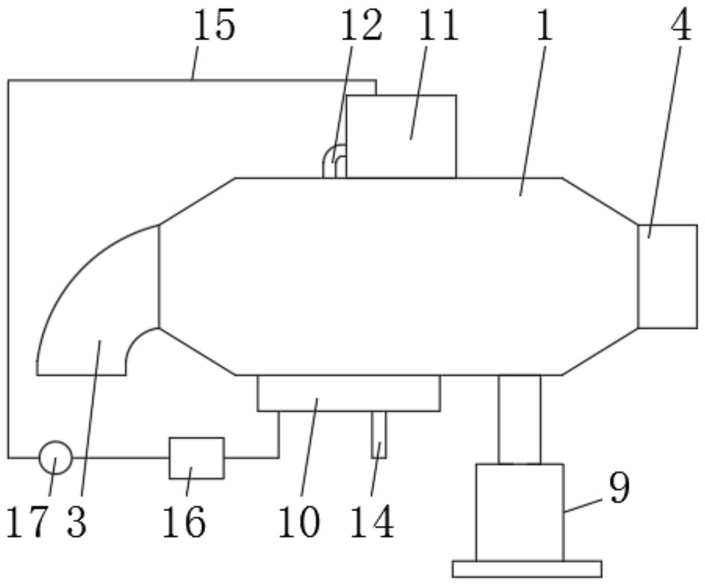

1.一种烟气多污染离子净化系统,包括净化箱(1)和控制终端(2),其特征在于:所述净化箱(1)的内部一端设有电场区(5),所述净化箱(1)的中部设有SCR脱硝催化区(6),所述净化箱(1)的内部另一端设有滤袋机构(7),所述滤袋机构(7)底端的净化箱(1)上开设有开口,所述开口内活动连接有密封板(8),所述密封板(8)的底端固定连接有气缸机构(9),所述净化箱(1)的底端连通有废液槽(10),所述净化箱(1)的顶端固定连接有脱硝反应物储存箱(11),所述废液槽(10)的底部一端固定连接有排液管(14),所述废液槽(10)的底部另一端通过循环管(15)与脱硝反应物储存箱(11)固定连接,所述滤袋机构(7)的两侧内部均开设有导向孔(30),所述导向孔(30)内活动连接有导向杆(31),所述导向杆(31)的底端与净化箱(1)固定连接,所述循环管(15)的内部安装有第一电磁阀(22),所述排液管(14)的内部安装有第二电磁阀(23),所述净化箱(1)的内部设有三氧化硫传感器(19)和二氧化硫传感器(20),所述废液槽(10)的内部设有PH传感器(21);

所述控制终端(2)的内部设有信息接收模块(24)、中央处理器(25)、信息显示模块(26)、第一电磁阀控制模块(27)、第二电磁阀控制模块(28)和气缸控制模块(29)。

2.根据权利要求1所述的一种烟气多污染离子净化系统,其特征在于:所述净化箱(1)的一端固定连接有烟气进口烟道(3),所述净化箱(1)的另一端设有烟气出口(4)。

3.根据权利要求1所述的一种烟气多污染离子净化系统,其特征在于:所述脱硝反应物储存箱(11)的一侧固定连接有输液管(12),所述输液管(12)贯穿净化箱(1)并固定连接有喷头(13)。

4.根据权利要求1所述的一种烟气多污染离子净化系统,其特征在于:所述循环管(15)上连通有活性炭再生装置(16)和循环泵(17)。

5.根据权利要求1所述的一种烟气多污染离子净化系统,其特征在于:所述三氧化硫传感器(19)、二氧化硫传感器(20)和PH传感器(21)的输出端均与信息接收模块(24)的输入端连接,所述信息接收模块(24)的输出端与中央处理器(25)的输入端连接,所述中央处理器(25)的输出端与信息显示模块(26)的输入端连接。

6.根据权利要求1所述的一种烟气多污染离子净化系统,其特征在于:所述第一电磁阀控制模块(27)、第二电磁阀控制模块(28)和气缸控制模块(29)的输入端均与中央处理器(25)的输出端连接,所述第一电磁阀控制模块(27)的输出端与第一电磁阀(22)的输入端连接,所述第二电磁阀控制模块(28)的输出端与第二电磁阀(23)的输入端连接,所述气缸控制模块(29)的输出端与气缸机构(9)的输入端连接。

7.根据权利要求1所述的一种烟气多污染离子净化系统,其特征在于:所述密封板(8)与净化箱(1)密封连接,所述滤袋机构(7)的两侧均与净化箱(1)滑动连接。
