专利号: 2019221581101
申请人: 苏州源骏电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

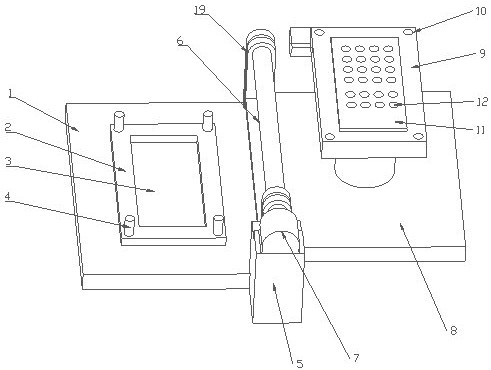

1.一种快速调节覆膜角度的贴膜机,包括下工作台(1),所述下工作台(1)上固定连接有挡板(2),所述挡板(2)为方框状位于所述下工作台(1)的中心位置,所述挡板(2)中设有放置槽(3),所述下工作台(1)外侧设有电机安装台(5),所述电机安装台(5)与所述下工作台(1)固定连接,所述电机安装台(5)上安装有电机(7),所述电机(7)与转轴(6)转动连接,上工作台(8)与所述转轴(6)固定连接并安装在所述下工作台(1)上,所述转轴(6)与所述下工作台(1)转动连接,其特征在于,所述上工作台(8)中心位置安装有可用于升降的升降气缸(13),所述升降气缸(13)带有升降杆(14),所述升降杆(14)上固定连接有用来调节覆膜角度的转动电机(15),所述转动电机(15)上设有连接杆(16)并与所述连接杆(16)转动连接,所述连接杆(16)与上放置台(9)中心位置固定连接。2.根据权利要求1所述的快速调节覆膜角度的贴膜机,其特征在于,所述挡板(2)上设有四个圆柱形的限位杆(4),所述限位杆(4)与所述挡板(2)固定连接,所述上放置台(9)上设有四个限位块(10)。3.根据权利要求1-2任一所述的快速调节覆膜角度的贴膜机,其特征在于,所述下工作台(1)上一侧在前后方向上各有一块竖直的转轴安装板(19),所述上工作台(8)上对应的一侧前后的方向上也设有两块用来固定所述转轴(6)的所述安装板(19)。4.根据权利要求1所述的快速调节覆膜角度的贴膜机,其特征在于,所述上放置台(9)上固定连接有用来吸附保护膜的吸附台(11)。5.根据权利要求4所述的快速调节覆膜角度的贴膜机,其特征在于,所述吸附台(11)内有多个呈阵列排布吸附孔(12)。6.根据权利要求5所述的快速调节覆膜角度的贴膜机,其特征在于,所述各吸附孔(12)均与吸附管道(17)连通,所述吸附管道(17)与气泵(18)相连,所述气泵(18)固定连接在所述上放置台(9)侧壁上。
