专利号: 2019221382358
申请人: 吴怀耿
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

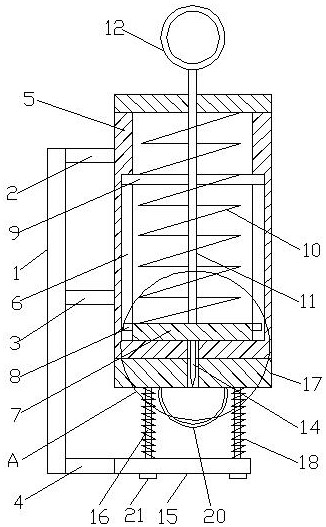

1.一种牲畜耳标打孔器,包括立板(1),其特征在于:所述立板(1)一侧固定连接第一支柱(2)、第二支柱(3)、第三支柱(4),所述第一支柱(2)和第二支柱(3)之间共同固定连接圆桶(5),所述圆桶(5)的内壁对称设有两个滑槽(6),所述圆桶内滑动连接滑板(7),所述滑板(7)的侧壁对应固定连接两个滑块(8),每个所述滑块(8)和对应的滑槽(6)滑动连接,所述圆桶(5)内壁设有环形槽(9),所述环形槽(9)和滑槽(6)相连通,所述圆桶(5)内的顶壁和滑板(7)的上侧之间共同固定连接第一弹簧(10),所述滑板(7)上侧的中心处固定连接竖直设置的拉杆(11),所述圆桶(5)的上侧中心处设有贯穿的滑孔,所述拉杆(11)的上端从滑孔内穿过并伸出到圆桶(5)上方,所述圆桶(5)的底部中心处设有第一通孔(13),所述滑板(7)的下侧中心处固定连接顶针(14),所述顶针(14)从第一通孔(13)内穿过并伸出到圆桶(5)下方,所述第三支柱(4)一侧固定连接水平设置的安装板(15),所述安装板(15)上对称设有两个贯穿的导向孔,每个所述导向孔内均滑动连接一个导向杆(16),两个所述导向杆(16)的上端共同固定连接压板(17),每个所述导向杆(16)侧壁上均套接一个第二弹簧(18),每个所述第二弹簧(18)的上端和压板(17)的下侧固定连接,所述第二弹簧(18)的下端和安装板(15)的上侧固定连接,所述压板(17)中心处设有第二通孔(19),所述第二通孔(19)和第一通孔(13)同轴设置,所述顶针(14)能够伸入到第二通孔(19)内,所述压板(17)下侧固定连接第二拉环(20)。

2.根据权利要求1所述的一种牲畜耳标打孔器,其特征在于:所述导向杆(16)的下端固定连接挡板(21)。

3.根据权利要求1所述的一种牲畜耳标打孔器,其特征在于:所述第一通孔(13)和第二通孔(19)的孔径大于顶针(14)的直径。

4.根据权利要求1所述的一种牲畜耳标打孔器,其特征在于:所述拉杆(11)的上端固定连接第一拉环(12)。
