专利号: 2019220741669
申请人: 洛阳万基新型墙材有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2023-08-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

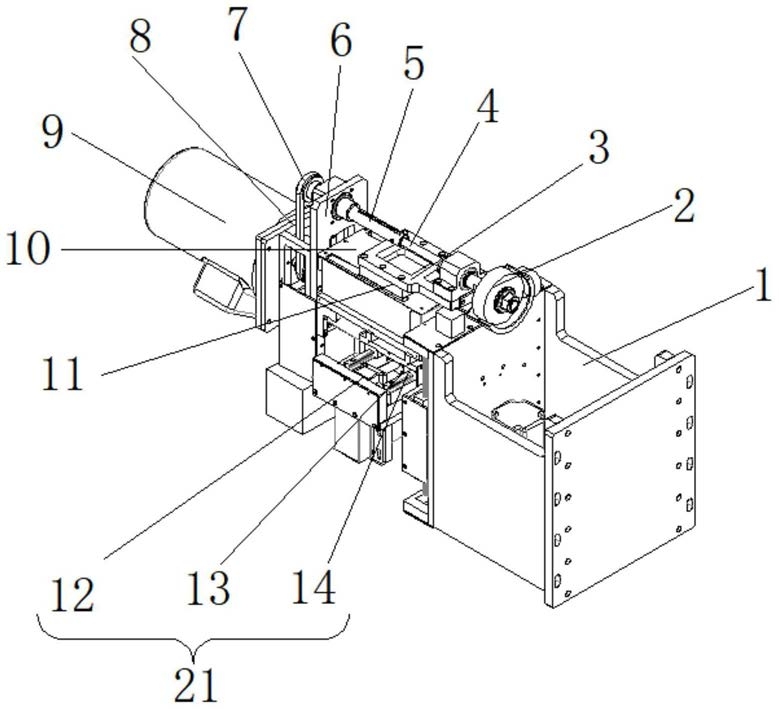

1.一种加气砌块坯体自动去上皮装置,包括安装座(18),其特征在于:所述安装座(18)上表面设置有安装架连接板(19),安装架连接板(19)的左侧面设置有电机安装板(8),电机安装板(8)固定连接有电机(9),电机的输出端通过皮带(7)与驱动轮(20)相连接,驱动轮(20)与转轴转动连接,转轴穿过支座(6)与可调节套筒(5)相连接,可调节套筒(5)与连接轴(4)相连接且穿过固定安装座与去皮轮(2)转动连接,安装座(18)的一侧附近设置有横向移动装置(21),横向移动装置(21)通过工件连接件(25)与提升装置(22)相连接,提升装置(22)设置在处理箱(1)内。

2.根据权利要求1所述的一种加气砌块坯体自动去上皮装置,其特征在于:所述支座(6)的右侧面设置有装置安装架(10),装置安装架(10)的上表面设置有基座(11),基座(11)通过支架板(3)与固定安装座固定连接。

3.根据权利要求1所述的一种加气砌块坯体自动去上皮装置,其特征在于:所述横向移动装置(21)包括丝杠电机(12)、滑轨(13)和滑块(14),丝杠电机(12)通过丝杠穿过滑块连接块设置,滑块连接块与滑块(14)固定连接,滑块(14)与滑轨(13)滑动连接。

4.根据权利要求1所述的一种加气砌块坯体自动去上皮装置,其特征在于:所述提升装置(22)包括提升电机(17)、滑座(16)、提升丝杠(15)和承载机构(23),提升电机(17)的输出端与提升丝杠(15)相连接,提升丝杠(15)通过滑台与滑座(16)相连接,滑座(16)与导轨滑动连接,所述滑座(16)与承载机构(23)通过紧固件进行固定。

5.根据权利要求4所述的一种加气砌块坯体自动去上皮装置,其特征在于:所述承载机构(23)的一侧螺纹连接锁紧装置(24)。
