专利号: 2019220603122
申请人: 江苏建友工程机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2025-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

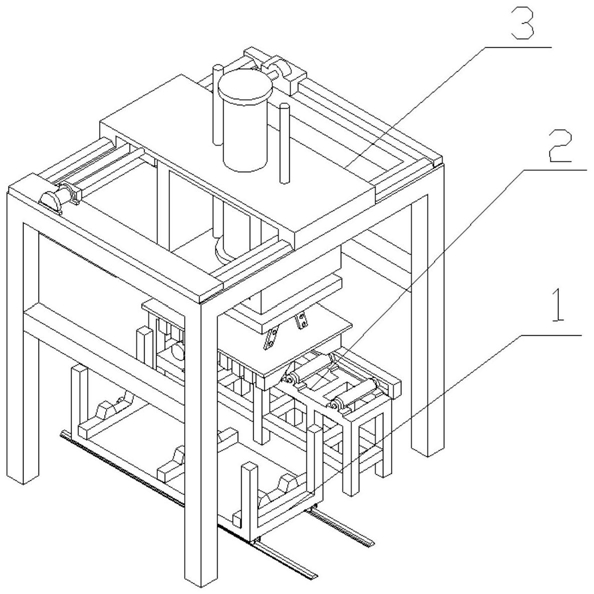

1.一种塔式起重机标准节主弦杆自动送料装置,其特征在于:包括运料装置、传送装置和提升装置,所述运料装置平行设于所述传送装置的一侧,所述提升装置设于所述运料装置和所述传送装置的正上方;

所述运料装置包括轨道和运料小车,所述运料小车与所述轨道相配合;

所述传送装置包括传送架,所述传送架上方均匀设有若干传送滚轮,所述传送滚轮两端与所述传送架通过轴承座连接,所述传送架下方设有传送电机,所述传送电机与所述传送滚轮头端通过传送链条链接;

所述提升装置包括支撑架、移动组件、液压油缸和提升组件,所述移动组件包括移动座和支撑座,所述支撑座设于所述移动座下方,与所述移动座固定连接,所述支撑架上方两侧纵梁上设有滑轨,所述支撑架上方两端横梁之间设有丝杆,所述移动座与所述滑轨和所述丝杆相配合,所述提升组件包括提升底板和电磁提升头,所述电磁提升头设于所述提升底板下方,所述液压油缸倒置设于所述支撑座上,所述液压油缸头端穿过支撑座与所述提升底板连接。

2.根据权利要求1所述的一种塔式起重机标准节主弦杆自动送料装置,其特征在于:所述运料小车包括底座和挡板,所述底座上表面设有若干支撑板,所述支撑板上设有两个倒置“V”形卡板。

3.根据权利要求1所述的一种塔式起重机标准节主弦杆自动送料装置,其特征在于:所述传送滚轮相互之间平行设置。

4.根据权利要求1所述的一种塔式起重机标准节主弦杆自动送料装置,其特征在于:所述电磁提升头与所述提升底板通过金属锁链连接。

5.根据权利要求1所述的一种塔式起重机标准节主弦杆自动送料装置,其特征在于:所述支撑架上方横梁设有伺服电机,所述伺服电机与所述丝杆连接。

6.根据权利要求1所述的一种塔式起重机标准节主弦杆自动送料装置,其特征在于:所述提升底板上设有两个导向柱,所述导向柱穿过所述移动组件,并与所述移动组件间隙配合。

7.根据权利要求1所述的一种塔式起重机标准节主弦杆自动送料装置,其特征在于:所述电磁提升头为电磁铁,且其截面呈倒置“V”形。
