专利号: 2019220580629
申请人: 刘彪
专利类型:实用新型
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

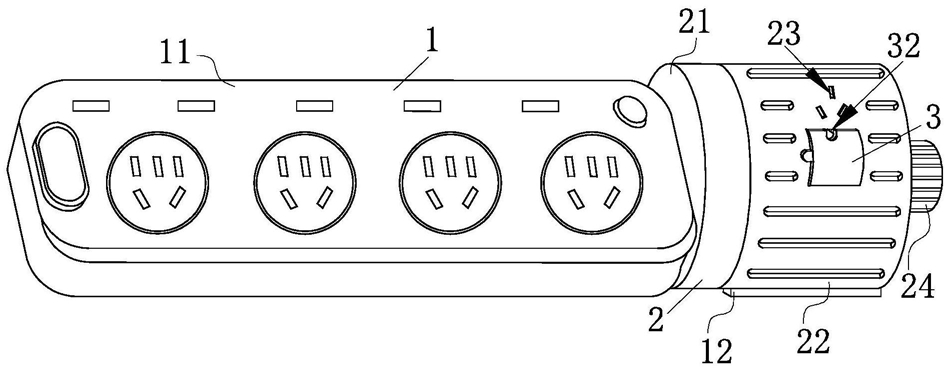

1.一种具有收纳功能的智能家居插排,包括主体机构(1),其特征在于:所述主体机构(1)包括插排本体(11),所述插排本体(11)固定连接于收纳机构(2),所述收纳机构(2)包括箱盖(21)、箱体(22)、旋钮(24)、电线(25)、转动杆(26)、第一固定板(29)和第二固定板(29a),所述插排本体(11)的侧壁固定连接于所述箱盖(21)的一端,所述第二固定板(29a)的底端安装于所述箱盖(21)内侧壁的底端,所述第一固定板(29)的底端安装于所述箱体(22)靠近所述箱盖(21)一端的内侧壁,所述箱盖(21)卡合连接于所述箱体(22),所述第一固定板(29)与第二固定板(29a)相互抵触,所述电线(25)靠近所述插排本体(11)的一端贯穿所述箱盖(21),所述电线(25)背离所述插排本体(11)的一端缠绕于所述转动杆(26),所述转动杆(26)靠近所述箱盖(21)的一端贯穿并转动连接于所述第一固定板(29),所述转动杆(26)背离所述箱盖(21)的一端贯穿并转动连接于所述箱体(22),所述转动杆(26)背离所述箱盖(21)的一端固定连接于所述旋钮(24),所述旋钮(24)转动连接于所述箱体(22)背离所述箱盖(21)一端的外侧壁,所述箱体(22)卡合连接于固定机构(3),所述固定机构(3)包括卡槽(32)、固定块(33)、扭力弹簧(35)和固定杆(36),所述固定杆(36)的两端固定连接于所述固定块(33),两个所述扭力弹簧(35)贯穿并转动连接于所述固定杆(36),所述扭力弹簧(35)背离所述固定块(33)的一端固定连接于所述箱体(22)的侧壁,所述扭力弹簧背离所述箱体(22)的一端固定连接于所述固定块(33)的侧壁,所述固定块(33)转动并连接于所述箱体(22),所述箱体(22)与所述固定块(33)卡合处设有所述卡槽(32)。

2.根据权利要求1所述的一种具有收纳功能的智能家居插排,其特征在于:所述主体机构(1)还包括底座(12),所述底座(12)固定连接于所述箱体(22)的外侧壁。

3.根据权利要求2所述的一种具有收纳功能的智能家居插排,其特征在于:所述收纳机构(2)还包括插孔(23),所述箱体(22)的侧壁设有所述插孔(23)部位。

4.根据权利要求1所述的一种具有收纳功能的智能家居插排,其特征在于:所述收纳机构(2)还包括铁环(29b),所述铁环(29b)的一端固定连接于所述第二固定板(29a)的顶端,所述铁环(29b)的另一端固定连接于所述第一固定板(29)的顶端,且所述铁环(29b)为弧状结构,所述电线(25)背离所述插排本体(11)的一端贯穿所述铁环(29b)。

5.根据权利要求1所述的一种具有收纳功能的智能家居插排,其特征在于:所述收纳机构(2)还包括卡块(28),两个所述卡块(28)固定安装于所述箱盖(21)两侧的底端,所述卡块(28)卡合连接于所述箱体(22)的顶端,且所述卡块(28)与所述箱体(22)顶端的接触面为梯形。

6.根据权利要求1所述的一种具有收纳功能的智能家居插排,其特征在于:所述收纳机构(2)还包括定位块(27),所述定位块(27)固定于所述转动杆(26)的侧壁,且所述定位块(27)为螺旋结构,所述电线(25)与所述定位块(27)侧壁抵触。

7.根据权利要求1所述的一种具有收纳功能的智能家居插排,其特征在于:所述固定机构(3)还包括橡胶垫(31)和卡扣(34),所述橡胶垫(31)固定于所述固定块(33)上设有的所述卡槽(32)部位,所述卡扣(34)固定于所述固定块(33)靠近所述箱盖(21)一端的侧壁。
