专利号: 2019220440549
申请人: 厦门磐石芯科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种弹性件,用于在先导式控水阀内复位其具有膜片构造的密封件;其特征在于,包括:弹簧,其具有第一端和第二端;

连接部,其固设于所述弹簧的第一端;

插接杆,其一端固接所述连接部,另一端沿所述弹簧轴向向其第二端延伸。

2.如权利要求1所述的弹性件,其特征在于:所述连接部具有垂直于弹簧轴向的受抵面。

3.如权利要求2所述的弹性件,其特征在于:所述连接部设有沿弹簧轴向延伸的贯穿孔。

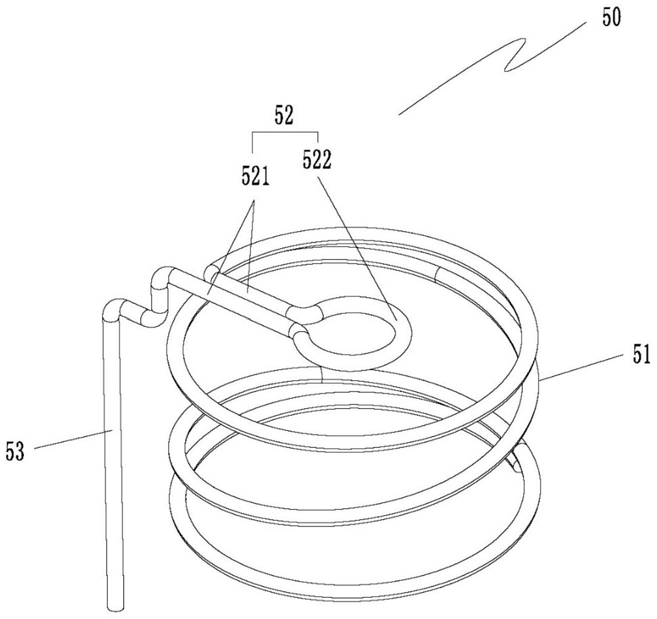

4.如权利要求3所述的弹性件,其特征在于:所述连接部被构造为杆体,其具有两衔接段和包围段;

所述两衔接段均沿弹簧径向延伸,其一端分别固接所述弹簧的第一端和所述插接杆,其另一端分别连接所述包围段的两端;

所述包围段包围形成所述贯穿孔,其垂直于弹簧轴向且远离其第二端的表面构成所述受抵面。

5.如权利要求3所述的弹性件,其特征在于:所述连接部被构造为片状,其固接所述弹簧的第一端和所述插接杆;

所述连接部的中部设有所述贯穿孔,其垂直于弹簧轴向且远离其第二端的表面构成所述受抵面。

6.一种先导式控水阀,其特征在于,包括:

本体,其内设有进水道、出水道和连接二者的第一过水口;

第一密封件,具有膜片构造且设于本体内,其一侧与本体包围形成压力腔,另一侧朝向所述进水道和出水道;其还具有贯穿的引流孔和泄压孔,以分别将该压力腔连接至进水道和出水道;第一密封件受其两侧水压差作用变形并选择性地密封所述第一过水口,以实现进水道和出水道的切换连通;

驱动组件,其输出端滑动连接本体;

第二密封件,其固接所述输出端且滑设于压力腔内,并通过选择性地密封所述泄压孔以改变压力腔内的水压;

如权利要求1所述的弹性件,其设于压力腔内,且其弹簧的第一端抵接本体或驱动组件的输出端,弹簧的第二端抵接第一密封件,以复位第一密封件;

其中,所述弹性件的插接杆插入所述引流孔;所述弹性件的连接部受所述输出端的驱动而滑设于压力腔内,并使该插接杆与引流孔的内壁滑动配合。

7.如权利要求6所述的一种先导式控水阀,其特征在于:所述连接部具有垂直于弹簧轴向的受抵面;

所述输出端具有与所述受抵面配合的顶抵部,以驱动所述连接部滑设于压力腔内。

8.如权利要求7所述的一种先导式控水阀,其特征在于:所述输出端在本体内活动于第一位置和第二位置间;

当其位于第一位置时,所述顶抵部未顶抵受抵面,所述第二密封件未密封泄压孔;

当其位于第二位置时,所述顶抵部顶抵受抵面,所述第二密封件密封泄压孔。

9.如权利要求6所述的一种先导式控水阀,其特征在于:所述连接部固接所述输出端,以随其滑设于压力腔内。

10.如权利要求6-9中任一项所述的一种先导式控水阀,其特征在于:所述连接部设有沿弹簧轴向延伸的贯穿孔,所述输出端穿过该贯穿孔,以使所述连接部套设于输出端外。
