专利号: 2019220420530
申请人: 深圳粤讯通信科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-07-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

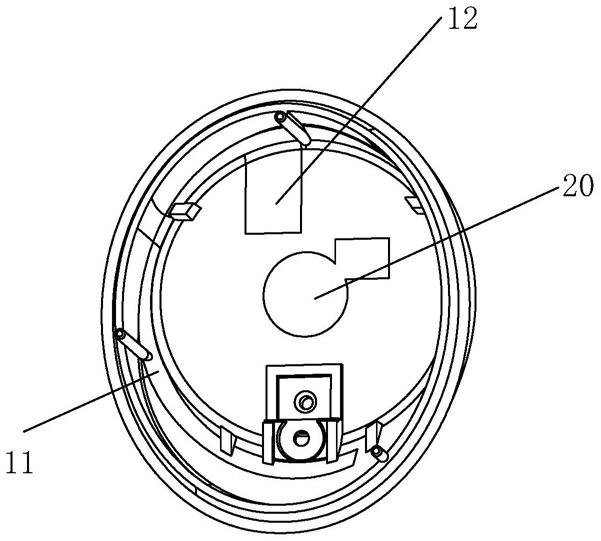

1.一种运用于蓝牙耳机的天线结构,其特征在于,包括设置于耳机壳内壁的天线,所述天线沿着所述耳机壳内壁的边缘分布,所述天线与耳机主板连接,用于传送与接收蓝牙数据。

2.根据权利要求1所述的运用于蓝牙耳机的天线结构,其特征在于,所述天线包括辐射部和连接部,所述辐射部沿着所述耳机壳内壁的边缘分布,所述连接部由所述辐射部的一端向内延伸而成,所述连接部用于与所述耳机主板连接。

3.根据权利要求1所述的运用于蓝牙耳机的天线结构,其特征在于,所述天线由从下至上依次设置的铜层和镍层构成,所述镍层覆盖设置于所述铜层的表面。

4.根据权利要求3所述的运用于蓝牙耳机的天线结构,其特征在于,所述镍层的外表面覆盖有抗氧化的导电层。

5.根据权利要求4所述的运用于蓝牙耳机的天线结构,其特征在于,所述天线的调试频段为2.4~2.5Ghz。
