专利号: 2019220298793
申请人: 张小平
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2025-08-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

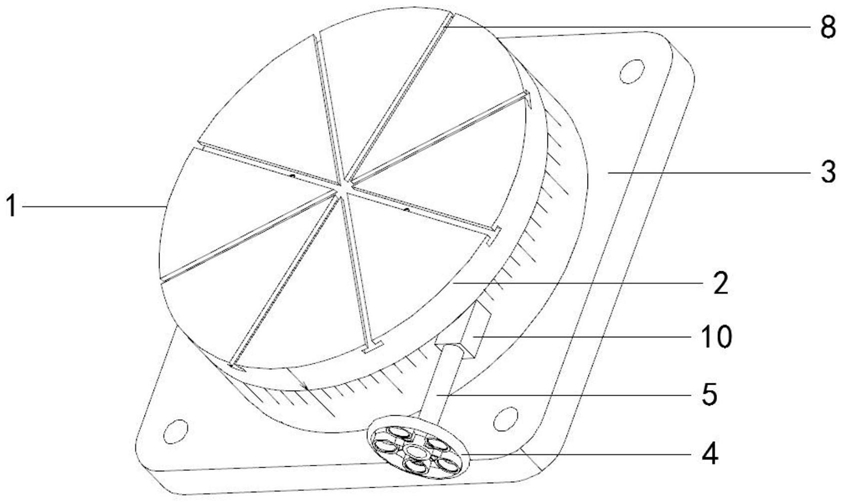

1.一种汽车轮毂模具加工旋转工作台,包括:工作台本体(1)、转盘(2)、底座(3)、手轮(4)、连轴(5)、蜗杆(6)、蜗轮(7)、安装槽(8)、轴承(9)、固定块(10);其特征在于:所述工作台本体(1)的上方设置有转盘(2);所述转盘(2)的下方设置有蜗轮(7),且蜗轮(7)与转盘(2)通过螺栓相连接;所述转盘(2)的下方设置有底座(3),且底座(3)与转盘(2)通过卡合方式相连接;所述蜗轮(7)的一侧设置有蜗杆(6),且蜗杆(6)与蜗轮(7)相啮合;所述蜗杆(6)设置在连轴(5)上,且连轴(5)与蜗杆(6)通过键连接;所述连轴(5)的一端设置有手轮(4),且手轮(4)与连轴(5)通过键连接;所述工作台本体(1)的上表面设置有安装槽(8);所述底座(3)的中心设置有轴承(9),且轴承(9)与底座(3)为过渡配合;所述底座(3)上设置有固定块(10),且固定块(10)与底座(3)通过固定方式相连接。

2.根据权利要求1所述的一种汽车轮毂模具加工旋转工作台,其特征在于:所述安装槽(8)的截面特征呈“⊥”状结构,且八个安装槽(8)呈放射状环形阵列设置在转盘(2)的上表面。

3.根据权利要求1所述的一种汽车轮毂模具加工旋转工作台,其特征在于:所述蜗轮(7)的下方设置有圆柱体,且所述圆柱体与轴承(9)的内孔相配合。

4.根据权利要求1所述的一种汽车轮毂模具加工旋转工作台,其特征在于:所述底座(3)由底板及圈座构成,且所述圈座的外表面设置有角度值。

5.根据权利要求4所述的一种汽车轮毂模具加工旋转工作台,其特征在于:所述底板的俯视外形特征呈矩形状,且底板上设置有四个圆形通孔。

6.根据权利要求1所述的一种汽车轮毂模具加工旋转工作台,其特征在于:所述转盘(2)的侧面上设置有一个方向朝下的箭头凸起。

7.根据权利要求1所述的一种汽车轮毂模具加工旋转工作台,其特征在于:所述转盘(2)的安装槽(8)内设置有四个圆形通孔,且蜗轮(7)上设置有四个与所述通孔相对应的螺纹沉孔。
