专利号: 2019220122279
申请人: 昆山创嘉汇精密机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

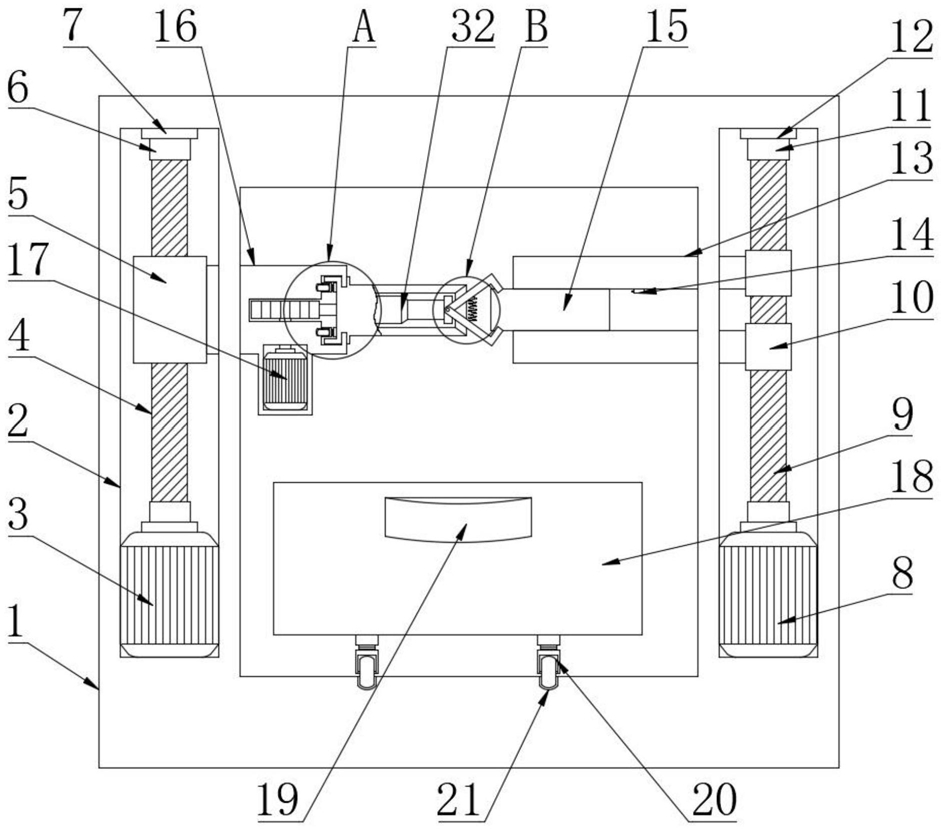

1.一种精密冲压件检测回收处理装置,包括箱体(1),其特征在于:所述箱体(1)内开设有两个腔室(2),左侧所述腔室(2)内设置有第一电机(3),所述第一电机(3)的输出轴上固定连接有第一螺纹柱(4),所述第一螺纹柱(4)的上端固定连接有第一转轴(6),所述第一转轴(6)的表面套接有第一轴承(7),所述第一轴承(7)与左侧腔室(2)内壁固定连接,所述第一螺纹柱(4)表面螺纹连接有第一螺纹筒(5),所述第一螺纹筒(5)的侧面固定连接有连接板(16),所述连接板(16)的底端固定连接有微型马达(17),所述微型马达(17)输出轴上固定连接有齿轮(27),右侧所述腔室(2)内设置有第二电机(8),所述第二电机(8)的输出轴上固定连接有第二螺纹柱(9),所述第二螺纹柱(9)的上端固定连接有第二转轴(11),所述第二转轴(11)的表面套接有第二轴承(12),所述第二轴承(12)与右侧腔室(2)内壁固定连接,所述第二螺纹柱(9)表面螺纹连接有第二螺纹筒(10),所述第二螺纹筒(10)的侧面固定连接有模具板(13)。

2.根据权利要求1所述的一种精密冲压件检测回收处理装置,其特征在于:所述连接板(16)的侧面开设有滑槽(30),所述滑槽(30)内滑动连接有滑轮(29),所述滑轮(29)的侧面固定连接有支撑板(31),所述支撑板(31)的左侧固定连接有齿条(28),所述齿条(28)与齿轮(27)啮合。

3.根据权利要求2所述的一种精密冲压件检测回收处理装置,其特征在于:所述支撑板(31)内固定连接有电动推杆(32),所述电动推杆(32)的右端固定连接有固定块(33),所述固定块(33)通过销轴(34)活动连接有棘爪(35)。

4.根据权利要求3所述的一种精密冲压件检测回收处理装置,其特征在于:所述棘爪(35)的数量为两个,两个所述棘爪(35)之间设置有冲压工件本体(15),上方所述棘爪(35)底端固定连接有弹簧(36),所述弹簧(36)的底端与下方棘爪(35)固定连接,所述冲压工件本体(15)表面与模具板(13)搭接。

5.根据权利要求1所述的一种精密冲压件检测回收处理装置,其特征在于:所述第二螺纹筒(10)的数量为两个,两个所述第二螺纹筒(10)内的螺纹互为反向螺纹,所述模具板(13)的底端固定连接有红外线传感器(14)。

6.根据权利要求1所述的一种精密冲压件检测回收处理装置,其特征在于:所述箱体(1)内设置有合格车(18)和回收车(23),所述箱体(1)内设置有滑轨(21),所述滑轨(21)内滑动连接有滚轮(20),所述滚轮(20)的上端分别与合格车(18)和回收车(23)固定连接。

7.根据权利要求1所述的一种精密冲压件检测回收处理装置,其特征在于:所述箱体(1)通过合页(25)活动连接有箱门(24),所述箱门(24)的数量有两个,所述箱门(24)的侧面分别与合格车(18)和回收车(23)搭接,所述箱门(24),合格车(18)和回收车(23)上均设置有把手(19)。

8.根据权利要求1所述的一种精密冲压件检测回收处理装置,其特征在于:所述箱体(1)的侧面设置有操作面板(22),所述操作面板(22)通过导线电性连接有微处理器(26),所述微处理器(26)通过导线与第一电机(3)、第二电机(8)、微型马达(17)、电动推杆(32)和红外线传感器(14)电性连接。
