儿童座椅
¥4100
专利号: 2019220057481
申请人: 四川交通职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

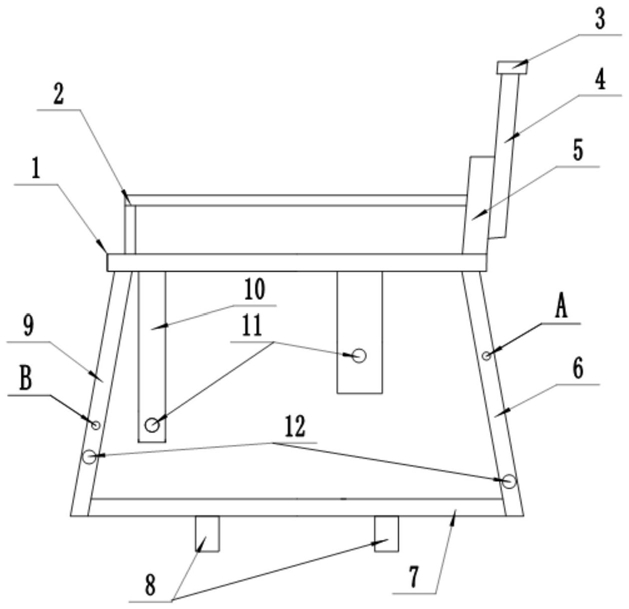

1.儿童座椅,其特征在于,包括座板(1),所述座板(1)顶部安装有护栏(2)和靠背(5),所述靠背(5)上安装有其末端安装有把手部(3)的伸缩杆(4);所述座板(1)底部安装有两根第一前支撑腿(9)和两根第一后支撑腿(6),相邻第一前支撑腿(9)和第一后支撑腿(6)之间通过连杆(7)连接,所述连杆(7)上安装有用于与电瓶车踏板侧边的防撞杆拆卸连接的连接件(8);

所述第一前支撑腿(9)和第一后支撑腿(6)的外侧上分别铰接有第二前支撑腿(16)和第二后支撑腿(13),所述第一前支撑腿(9)与第二前支撑腿(16)的铰接点为B点,第一后支撑腿(6)与第二后支撑腿(13)的铰接点为A点,B点与底板之间的距离大于或小于A点与底板之间的距离,B点与连接件(8)底部之间的高度差小于B点与第二前支撑腿(16)末端的距离,A点与连接件(8)底部之间的高度差小于A点至第二后支撑腿(13)末端的距离;所述第二前支撑腿(16)和第二后支撑腿(13)上安装有第一弹簧柱塞(14)和移动轮(15),所述移动轮(15)位于末端,所述第一前支撑腿(9)和第一后支撑腿(6)上分别开设有与对应第一弹簧柱塞(14)的伸缩端配合的第一卡合孔(12);所述座板(1)底部安装有两个第一支板(10)和两个第二支板,所述第一支板(10)和第二支板上分别开设有与对应第一弹簧柱塞(14)伸缩端配合的第二卡合孔(11)。

2.根据权利要求1所述的儿童座椅,其特征在于,所述连接件(8)包括安装在同一连杆(7)上的两个卡箍。

3.根据权利要求1或2所述的儿童座椅,其特征在于,所述伸缩杆(4)包括安装在靠背(5)背面上的套筒(21),所述套筒(21)截面的内部轮廓为多边形,所述套筒(21)内套设有支杆(17),所述把手部(3)位于支杆(17)的另一端;所述支杆(17)上开设有两端封闭的让位槽(18),所述让位槽(18)上靠近靠背(5)的一侧开设有第三卡合孔(22),所述套筒(21)远离靠背(5)的一侧安装有限位凸起(20)和与第三卡合孔(22)配合、且更靠近把手部(3)的卡合件(19),所述限位凸起(20)的末端位于让位槽(18)内。

4.根据权利要求3所述的儿童座椅,其特征在于,所述套筒(21)上开设有螺纹孔,所述卡合件(19)为与螺纹孔配合的旋拧螺杆,其末端与第三卡合孔(22)配合。

5.根据权利要求4所述的儿童座椅,其特征在于,所述卡合件(19)为安装在套筒(21)上的第二弹簧柱塞,其伸缩端与第二卡合孔(11)配合。
