专利号: 201921886789X
申请人: 河北岱洛新材料科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-07-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

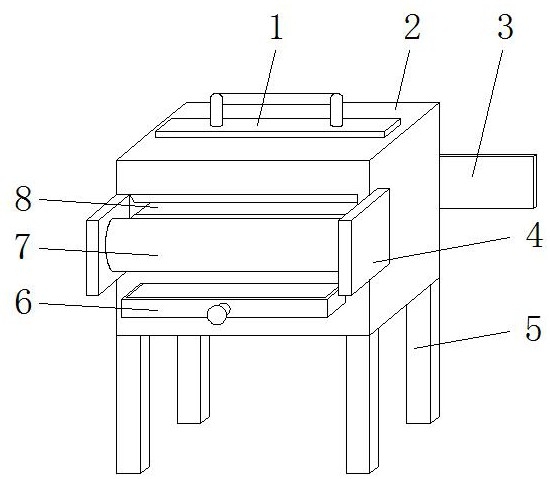

1.一种超导材料的剪切设备,包括主体箱(2),其特征在于,所述主体箱(2)的上端面固定连接有切割装置(1),所述主体箱(2)的侧端面插接有插接装置(4),所述主体箱(2)的前端面固定连接有滚筒(7),所述主体箱(2)的前端面固定连接有进料门(8),且进料门(8)在滚筒(7)的上方,所述主体箱(2)的前端面滑动连接有废料盒(6),所述主体箱(2)的下端面固定连接有支撑柱(5),所述插接装置(4)包括插接柱(9)、螺纹柱(10)、连接板(11)、螺栓(12)和螺纹圈(13),所述插接柱(9)固定连接在连接板(11)的侧端面,所述螺纹柱(10)转动连接在连接板(11)背离插接柱(9)的一侧,所述螺纹圈(13)螺纹连接在螺纹柱(10)的外端面,所述螺栓(12)螺纹连接在螺纹圈(13)的外端面,所述切割装置(1)包括固定面板(14)、连接把手(15)、固定片(16)、弹簧(17)、连接柱(18)、切割刀(19)和承载板(20),所述连接把手(15)通过弹簧(17)弹性连接在固定面板(14)的上端面,所述固定片(16)固定连接在连接把手(15)的外端面,所述连接柱(18)固定连接在固定面板(14)的下端面,所述切割刀(19)固定连接在连接把手(15)的下端面,所述承载板(20)固定连接在连接柱(18)的下端面。

2.根据权利要求1所述的一种超导材料的剪切设备,其特征在于,所述支撑柱(5)共设有四根,且均匀分布在主体箱(2)的下端面。

3.根据权利要求1所述的一种超导材料的剪切设备,其特征在于,所述螺纹柱(10)的外端面开设有槽,螺栓(12)固定连接在槽内。

4.根据权利要求1所述的一种超导材料的剪切设备,其特征在于,所述承载板(20)的上端面开设有卡接槽。

5.根据权利要求1所述的一种超导材料的剪切设备,其特征在于,所述废料盒(6)的前端面固定连接有把手。

6.根据权利要求1所述的一种超导材料的剪切设备,其特征在于,所述主体箱(2)的背端面转动连接有转动门(3)。
