专利号: 2019218351284
申请人: 上海贝恒人居建设集团南通有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-06-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

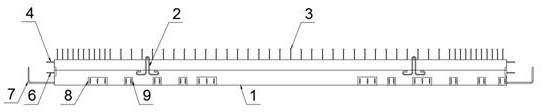

1.一种横梁PC构件,其特征在于:包括横梁主体(1)、吊环(2)、固定筋组(3)、横向筋A(4)、横向筋B(5)、横向筋C(6)、横向筋D(7)、幕墙安装筋A(8)及幕墙安装筋B(9),所述横梁主体(1)内部两端分别设置有吊环(2),所述横梁主体(1)内部均匀设置有若干固定筋组(3),所述横梁主体(1)内部沿轴向从上到下设置有横向筋A(4)、横向筋B(5)、横向筋C(6)及横向筋D(7),所述横梁主体(1)表面设置有若干幕墙安装筋A(8)及若干幕墙安装筋B(9);

所述固定筋组(3)包括大矩形筋(10)、开口箍筋(11)及拉筋(12),所述开口箍筋(11)横向焊接在大矩形筋(10)中间位置,所述拉筋(12)横向焊接在大矩形筋(10)偏下的位置,所述大矩形筋(10)上端设置于横梁主体(1)外部,所述横向筋A(4)布置于开口箍筋(11)上端两侧拐角处及开口箍筋(11)上端与大矩形筋(10)连接处,所述横向筋B(5)布置于开口箍筋(11)下端两侧拐角处,所述横向筋C(6)布置于拉筋(12)两侧拐角处,所述横向筋D(7)布置于大矩形筋(10)底部两侧拐角处及中间位置,所述横梁主体(1)两端位于两两固定筋组(3)之间还设置有大矩形筋(10)。

2.根据权利要求1所述的一种横梁PC构件,其特征在于:所述大矩形筋(10)两端呈U型交叉,其中一个所述横向筋D(7)固定于大矩形筋(10)的U型交叉内。

3.根据权利要求1所述的一种横梁PC构件,其特征在于:所述横向筋D(7)两端为“L”形。

4.根据权利要求1所述的一种横梁PC构件,其特征在于:所述幕墙安装筋A(8)及幕墙安装筋B(9)均由两个相对的L型筋组成。

5.根据权利要求1所述的一种横梁PC构件,其特征在于:所述吊环(2)通过焊接或扎带固定在钢筋骨架上。
