专利号: 2019218116566
申请人: 四川富亿联信息科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 用于实现物理或化学工艺过程的离心装置或离心机
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

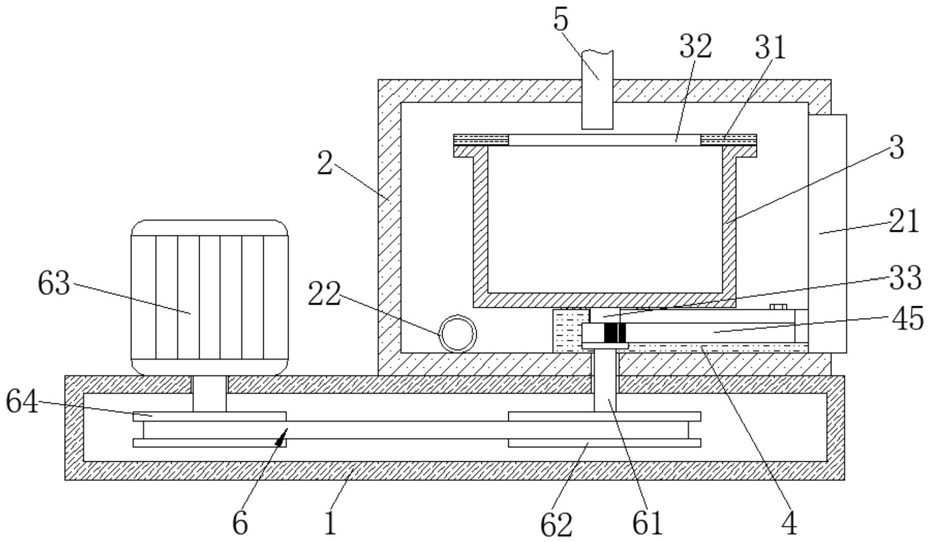

1.一种石油炼化用油体离心分离设备,包括底座箱(1),其特征在于:所述底座箱(1)顶部的右侧固定连接有离心箱(2),所述离心箱(2)的右侧铰接有密封箱门(21),所述离心箱(2)的后侧连通有出油管(22),所述离心箱(2)的内腔设置有分离桶本体(3),所述离心箱(2)的顶部连通有注油管(5),所述分离桶本体(3)的底部固定连接有连接转杆(33),所述离心箱(2)内腔的底部固定连接有桶座体(4),所述桶座体(4)内腔的底部转动连接有转盘(41),所述转盘(41)的顶部固定连接有弧形齿板(42),所述连接转杆(33)的底部延伸至桶座体(4)的内腔并固定连接有与弧形齿板(42)啮合的齿轮(43),所述桶座体(4)的右侧开设有抵块插槽(44),所述抵块插槽(44)的内腔固定安装有抵块(45),所述转盘(41)的底部设置有传动机构(6)。

2.根据权利要求1所述的一种石油炼化用油体离心分离设备,其特征在于:所述分离桶本体(3)的顶部铰接有桶盖(31),所述桶盖(31)的顶部开设有开口(32)。

3.根据权利要求1所述的一种石油炼化用油体离心分离设备,其特征在于:所述抵块插槽(44)内腔的底部开合有螺栓安装孔(46),所述抵块(45)的顶部贯穿设置有螺栓(47)。

4.根据权利要求1所述的一种石油炼化用油体离心分离设备,其特征在于:所述传动机构(6)包括固定于转盘(41)底部的传动杆(61),所述传动杆(61)的底部贯穿至底座箱(1)的内腔并固定连接有皮带轮一(62),所述底座箱(1)顶部的左侧固定连接有电机(63),所述电机(63)的输出轴贯穿至底座箱(1)的内腔并固定连接有皮带轮二(64),所述皮带轮二(64)与皮带轮一(62)通过皮带传动连接。

5.根据权利要求1所述的一种石油炼化用油体离心分离设备,其特征在于:所述桶座体(4)的顶部设置有多个万向滚球(48),所述万向滚球(48)的顶部与离心箱(2)接触。
