专利号: 2019217371168
申请人: 李莉萍
专利类型:实用新型
专利状态:已下证
专利领域: 清洁
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

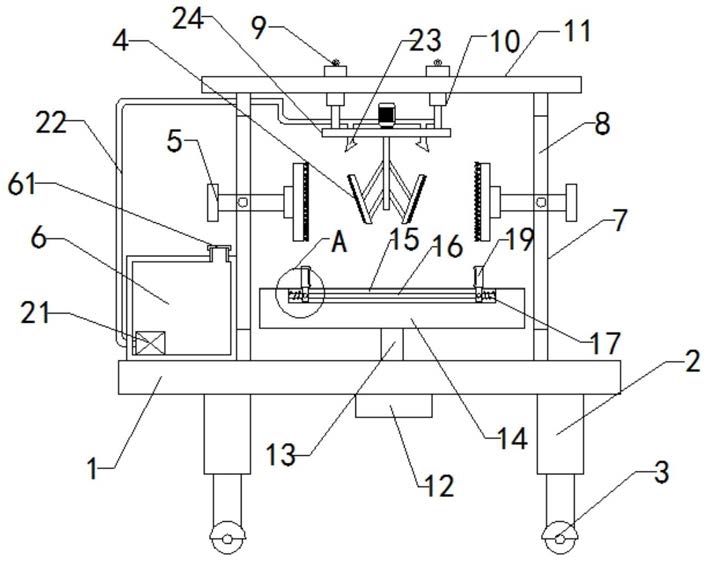

1.一种隧道施工用水泥桶清洗装置,包括:底板(1)、支撑脚(2)、万向轮(3)、内清洁装置(4)、外清洁装置(5)和水箱(6),其特征在于,所述底板(1)的底部固定连接有支撑脚(2),所述支撑脚(2)的底部固定连接有万向轮(3),所述底板(1)底部的轴心处设置有驱动电机(12),所述驱动电机(12)的顶部转动连接有转动轴(13),所述转动轴(13)的顶部固定连接有置物圆盘(14),所述置物圆盘(14)的表面设置有凹槽(15),所述凹槽(15)的内部固定连接有固定杆(16),所述固定杆(16)的两端设置有夹紧弹簧(17),所述固定杆(16)的表面滑动连接有活动块(18),所述活动块(18)的顶部固定连接有夹紧块(19),所述活动块(18)与固定杆(16)的内部贯穿连接有第一固定螺丝(20),所述底板(1)的顶部固定连接有支撑杆(7),所述支撑杆(7)的表面设置有活动槽(8),所述活动槽(8)的内部设置有外清洁装置(5),所述支撑杆(7)的顶部固定连接有顶板(11),所述顶板(11)的顶部设置有液压缸(9),所述液压缸(9)的底部设置有升降柱(10),所述升降柱(10)的底部固定连接有安装板(24),所述安装板(24)的底部设置有内清洁装置(4),所述内清洁装置(4)的两侧设置有小型喷头(23),所述底板(1)顶部的左端设置有水箱(6),所述水箱(6)的内部设置有离心水泵(21),所述离心水泵(21)的表面设置有导水管(22)。

2.根据权利要求1所述的隧道施工用水泥桶清洗装置,其特征在于:所述内清洁装置(4)包括:旋转电机(41)、旋转杆(42)、连接臂(43)、侧板(44)和刮板(45),所述旋转电机(41)设置于安装板(24)的顶部,所述旋转电机(41)的底部转动连接有旋转杆(42),所述旋转杆(42)的表面固定连接有连接臂(43),所述连接臂(43)的另一端固定连接有侧板(44),所述侧板(44)的表面设置有刮板(45),所述刮板(45)呈30°-45°倾斜安装。

3.根据权利要求1所述的隧道施工用水泥桶清洗装置,其特征在于:所述外清洁装置(5)包括:活动杆(51)、手持部(52)、清洁板(53)、清洁毛刷(54)和第二固定螺丝(55),所述活动杆(51)贯穿连接于活动槽(8)的内部,所述活动杆(51)的一端固定连接有手持部(52),所述活动杆(51)的另一端固定连接有清洁板(53),所述清洁板(53)的表面设置有清洁毛刷(54),所述活动杆(51)可上下滑动于活动槽(8)内,并通过第二固定螺丝(55)螺接固定。

4.根据权利要求1所述的隧道施工用水泥桶清洗装置,其特征在于:所述水箱(6)包括:

注水口(61);所述水箱(6)的右上端设置有注水口(61),且注水口(61)的顶部螺接有盖板。

5.根据权利要求1所述的隧道施工用水泥桶清洗装置,其特征在于:所述夹紧块(19)的内侧呈弧形状,且内侧的表面设置有橡胶防滑层。

6.根据权利要求1所述的隧道施工用水泥桶清洗装置,其特征在于:所述驱动电机(12)、液压缸(9)、旋转电机(41)以及离心水泵(21)与电源电性连接;且驱动电机(12)与转动轴(13)之间电性连接;液压缸(9)与升降柱(10)之间电性连接;旋转电机(41)与旋转杆(42)之间电性连接。
