专利号: 2019217295817
申请人: 苏州昇蓝环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

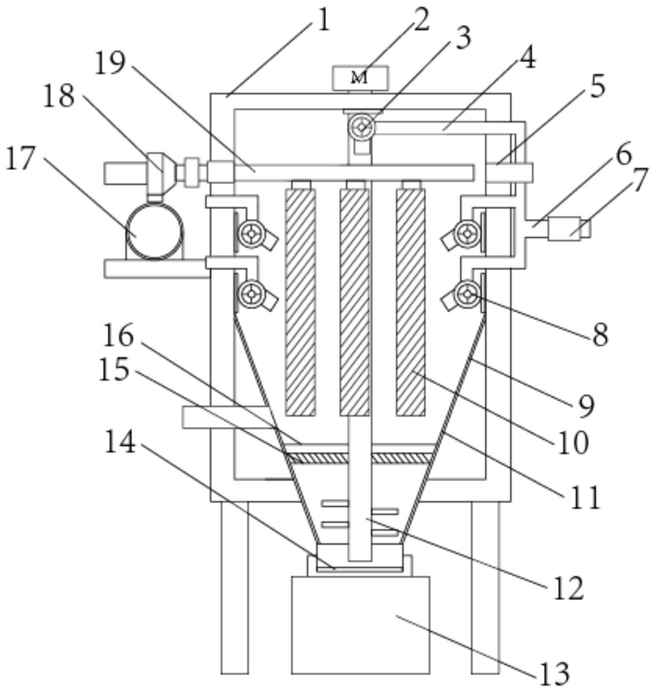

1.一种便于清理的脉冲布袋除尘器,其特征在于:包括除尘箱(1)、位于除尘箱(1)内部第一鼓风机(3)、第二鼓风机(8)和除尘袋(10)以及位于除尘箱(1)底部的收集箱(13),所述除尘箱(1)上端安装有电机(2),电机(2)下端连接的搅拌轴(12)插入除尘箱(1)内部,除尘箱(1)内部水平设置有连接管(19),连接管(19)下端与若干个除尘袋(10)连接,与除尘袋(10)外围相对应的除尘箱(1)内壁上安装有若干个第二鼓风机(8),位于除尘袋(10)上端的除尘箱(1)内壁上安装有第一鼓风机(3),第一鼓风机(3)的出口端竖直朝下,第二鼓风机(8)的出口端向靠近除尘袋(10)一侧的下方倾斜,第一鼓风机(3)和第二鼓风机(8)的出口端分别与对应的固定管道(4)连接,每个固定管道(4)的一端与主管道(6)连通,且主管道(6)上安装有加热组件(7),除尘箱(1)内壁上安装有除尘管(9),除尘管(9)一端延伸至除尘箱(1)的底部,除尘管(9)下端与收集箱(13)螺纹连接。

2.根据权利要求1所述的一种便于清理的脉冲布袋除尘器,其特征在于:位于下方的第二鼓风机(8)设置在除尘管(9)的上方,除尘袋(10)下端插入除尘管(9)中,除尘管(9)内部上粘有防静电薄膜(11)。

3.根据权利要求1所述的一种便于清理的脉冲布袋除尘器,其特征在于:所述搅拌轴(12)下端延伸至除尘管(9)底部的中心处,搅拌轴(12)下端安装有若干搅拌杆。

4.根据权利要求1所述的一种便于清理的脉冲布袋除尘器,其特征在于:所述除尘管(9)内部安装有过滤板(16)和烘干板(15),过滤板(16)和烘干板(15)位于搅拌杆和除尘袋(10)之间。

5.根据权利要求1所述的一种便于清理的脉冲布袋除尘器,其特征在于:除尘管(9)上端设置为圆台形状,且除尘管(9)下端设置为圆柱形状,除尘管(9)下端的直径小于除尘管(9)的直径。

6.根据权利要求2所述的一种便于清理的脉冲布袋除尘器,其特征在于:所述除尘管(9)底部设置有阀门(14),阀门(14)、加热组件(7)和电机(2)与控制器的输出端电连接。

7.根据权利要求1所述的一种便于清理的脉冲布袋除尘器,其特征在于:所述连接管(19)一端与安装在除尘箱(1)外侧的电磁脉冲阀(18)连接,且电磁脉冲阀(18)一侧与气包(17)连接,除尘箱(1)一侧设置有进气管。
