专利号: 2019217264664
申请人: 武汉三友石化有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2025-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

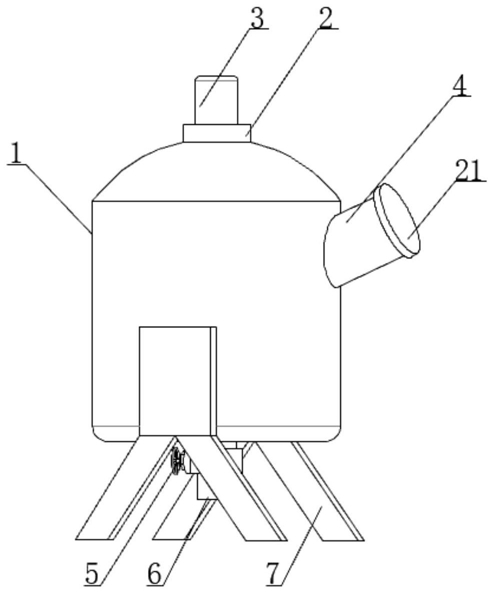

1.一种缓蚀剂生产的反应釜,包括釜体(1),其特征在于:所述釜体(1)的顶端固定连接有固定座(2),所述固定座(2)的顶端固定连接有驱动电机(3),所述驱动电机(3)的输出端依次贯穿固定座(2)和釜体(1)并延伸至釜体(1)的内部;

所述釜体(1)的内部设有齿环(8),所述齿环(8)的两侧面均固定连接有固定板(20),每个所述固定板(20)远离齿环(8)的一端与釜体(1)的内侧壁固定连接,所述驱动电机(3)输出端的外表面套接有第二固定圈(18),所述第二固定圈(18)的外表面固定连接有连接板(17),所述连接板(17)底端的两侧均固定连接有连接柱(22),且连接柱(22)的底端与齿轮二(19)的顶端固定连接,所述驱动电机(3)的输出端固定连接有齿轮一(16),且齿轮一(16)位于齿环(8)的轴心处,所述齿轮一(16)的两侧均啮合有齿轮二(19),且齿轮二(19)与齿环(8)的内壁相啮合,每个所述齿轮二(19)的底端均固定连接有第一固定圈(9),所述第一固定圈(9)的内圈固定连接有搅拌杆(14),两个所述搅拌杆(14)相邻的一侧面均固定连接有搅拌板(15),所述齿轮一(16)的底端固定连接有搅拌柱(10),所述搅拌柱(10)的外表面固定连接有等距离排列的固定环(11),每个所述固定环(11)的外表面分别固定连接有搅拌叶一(12)和搅拌叶二(13)。

2.根据权利要求1所述的一种缓蚀剂生产的反应釜,其特征在于:所述釜体(1)的一侧面固定连通有进料管(4),所述进料管(4)远离釜体(1)的一端螺纹连接有密封盖(21)。

3.根据权利要求1所述的一种缓蚀剂生产的反应釜,其特征在于:所述釜体(1)的底面固定连通有出料管(6),且出料管(6)的外表面套设有阀门(5)。

4.根据权利要求1所述的一种缓蚀剂生产的反应釜,其特征在于:所述釜体(1)的两侧面均固定连接有支撑架(7),且支撑架(7)的高度值大于出料管(6)的高度值。

5.根据权利要求1所述的一种缓蚀剂生产的反应釜,其特征在于:所述搅拌板(15)为多组等距离排列,且搅拌板(15)与搅拌叶一(12)和搅拌叶二(13)之间存在间隙。

6.根据权利要求1所述的一种缓蚀剂生产的反应釜,其特征在于:所述搅拌叶一(12)与搅拌叶二(13)的坡度相交叉,且搅拌叶一(12)与搅拌叶二(13)的数量至少为三个。

7.根据权利要求1所述的一种缓蚀剂生产的反应釜,其特征在于:所述釜体(1)的内部设有涂层板(23),所述涂层板(23)的一侧面与釜体(1)的内侧壁固定连接。
