专利号: 2019217075287
申请人: 青岛盛大挤出机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

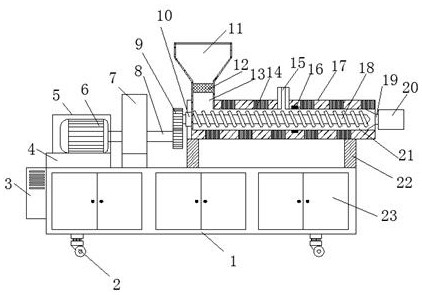

1.一种吸尘器软管生产挤出机,包括工作台(1),其特征在于:所述工作台(1)底部的四个拐角处设有万向轮(2),所述工作台(1)的左侧设有控制电箱(3),所述控制电箱(3)内部设有控制主板(25)和电源模块(26),所述电源模块(26)和所述控制主板(25)电连接,所述工作台(1)的顶端从左至右依次设有驱动电机(6)、变速箱(7)以及挤出箱(17),所述电机上设有转轴(8),所述转轴(8)穿过变速箱(7)并连接有驱动齿轮(24),所述挤出箱(17)的底部四个拐角处设有支撑柱(22),所述挤出箱(17)的顶端左侧设有进料管道(13),所述进料管道(13)的内部设有电控阀门(12),所述进料管道(13)的顶端设有进料箱(11),所述挤出箱(17)的内部设有两个平行设置的螺杆(18),两个所述螺杆(18)的左侧穿过挤出箱(17)的左侧壁并连接有从动齿轮(9),两个所述螺杆(18)贯穿整个挤出箱(17),所述挤出箱(17)的侧壁内设有温控设备(14)以及温度传感器(16),所述挤出箱(17)的顶端设有排气孔(15),所述挤出箱(17)的右侧设有原料挤出口(19),所述原料挤出口(19)上设有口模(20)。

2.根据权利要求1所述的一种吸尘器软管生产挤出机,其特征在于:所述控制主板(25)与所述驱动电机(6)、电控阀门(12)、变速箱(7)、温控设备(14)以及温度传感器(16)电连接。

3.根据权利要求1所述的一种吸尘器软管生产挤出机,其特征在于:所述驱动电机(6)的底部设有电机固定板(4),所述电机固定板(4)与所述工作台(1)之间固定连接,所述驱动电机(6)与电机固定板(4)之间通过螺栓固定连接,所述驱动电机(6)的外围设有电机保护罩(5),所述电机保护罩(5)与所述电机固定板(4)之间通过螺栓相连接。

4.根据权利要求1所述的一种吸尘器软管生产挤出机,其特征在于:两个所述从动齿轮(9)与驱动齿轮(24)啮合。

5.根据权利要求1所述的一种吸尘器软管生产挤出机,其特征在于:所述进料箱(11)、所述进料管道(13)以及所述挤出箱(17)内部的料道(21)之间相连通。

6.根据权利要求1所述的一种吸尘器软管生产挤出机,其特征在于:所述挤出箱(17)位于两个所述螺杆(18)穿过的处均设有轴承座(10),两个所述螺杆(18)穿过轴承座(10),且两个所述螺杆(18)通过轴承座(10)与挤出箱(17)固定。

7.根据权利要求1所述的一种吸尘器软管生产挤出机,其特征在于:所述原料挤出口(19)与所述口模(20)之间螺纹连接。

8.根据权利要求1所述的一种吸尘器软管生产挤出机,其特征在于:四个所述支撑柱(22)与所述挤出箱(17)和工作台(1)之间固定连接。

9.根据权利要求1所述的一种吸尘器软管生产挤出机,其特征在于:所述工作台(1)上设有三个器材柜(23)。
