专利号: 2019217004775
申请人: 枣庄市一诺物资有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2023-07-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

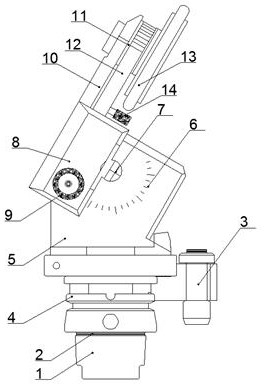

1.一种机床用抛光刀头,其特征在于,包括驱动连接轴(1)、连接螺纹(2)、角度固定销(3)、旋转轴(4)、连接齿轮保护壳(5)、角度刻度线(6)、微调连接轴(7)、锥齿轮保护壳(8)、手动握柄(9)、延长杆(10)、从动皮带轮(11)、传动带(12)、抛光轮(13)、研磨补充轮(14)、固定螺栓(15),所述驱动连接轴(1)一端与车床主轴连接,驱动连接轴(1)另一端通过连接螺纹(2)与旋转轴(4)连接,所述角度固定销(3)设置于旋转轴(4)与连接齿轮保护壳(5)之间的侧面,且角度固定销(3)能够固定连接齿轮保护壳(5)内的连接齿轮,所述旋转轴(4)与连接齿轮保护壳(5)相互连接,连接齿轮保护壳(5)侧表面上涂有角度刻度线(6),角度刻度线(6)中心设置有微调连接轴(7),连接齿轮保护壳(5)通过微调连接轴(7)与锥齿轮保护壳(8)连接,连接齿轮保护壳(5)及锥齿轮保护壳(8)内设置有同规格的锥齿轮,两锥齿轮通过啮合连接,锥齿轮保护壳(8)表面通过螺栓与手动握柄(9)连接,所述锥齿轮保护壳(8)与延长杆(10)焊接连接,延长杆(10)末端通过轴杆与从动皮带轮(11)连接,从动皮带轮(11)末端通过固定螺栓(15)与抛光轮(13)连接,所述研磨补充轮(14)通过连杆与延长杆(10)焊接连接,研磨补充轮(14)内设置轴承,能够进行360°旋转。

2.根据权利要求1所述的一种机床用抛光刀头,其特征在于,所述锥齿轮保护壳(8)通过微调连接轴(7)能够进行120°旋转,且能够进行固定。

3.根据权利要求1所述的一种机床用抛光刀头,其特征在于,所述连接齿轮保护壳(5)通过旋转轴(4)能够相对于驱动连接轴(1)进行306°旋转。
