专利号: 2019216790643
申请人: 舒平
专利类型:实用新型
专利状态:已下证
专利领域: 救生;消防
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

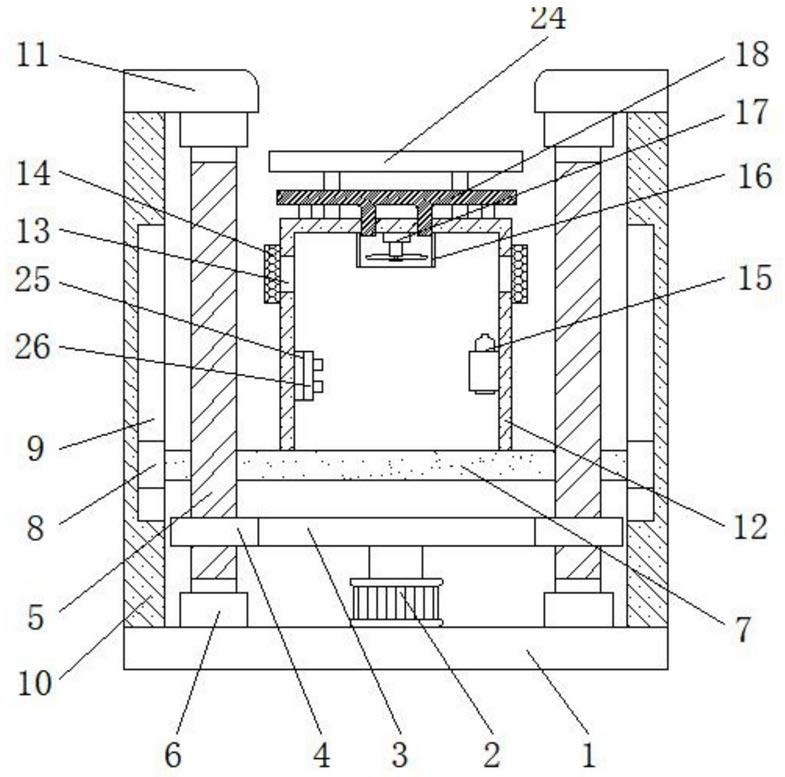

1.一种安防救生装置逃生口升降结构,包括底板(1),其特征在于:所述底板(1)的上表面与电机(2)机身的下表面固定连接,所述电机(2)的输出轴固定连接有主动齿轮(3),所述主动齿轮(3)与四个从动齿轮(4)相啮合,所述从动齿轮(4)卡接在螺纹杆(5)的外表面,所述螺纹杆(5)的顶端和底端均固定连接有转动机构(6),且位于下方的转动机构(6)卡接在底板(1)的上表面,且位于上方的转动机构(6)卡接在顶板(11)的下表面,所述螺纹杆(5)的外表面螺纹连接有载板(7),所述载板(7)的左右两侧面分别与两个第一滑块(8)的相对面固定连接,所述第一滑块(8)滑动连接在第一滑槽(9)内;

所述第一滑槽(9)开设在侧板(10)的右侧面,所述侧板(10)的上表面和下表面分别与顶板(11)的下表面和底板(1)的上表面固定连接,所述载板(7)的上表面固定连接有逃生口(12),所述逃生口(12)的左右两侧面均开设有进气口(13),所述逃生口(12)的左右两侧面均固定连接有过滤板(14),所述逃生口(12)内壁的上表面设置有出风管(16),所述出风管(16)内设置有抽风机(17),所述抽风机(17)机身的上表面与逃生口(12)内壁的上表面固定连接;

所述出风管(16)与排烟管(18)相连通,所述排烟管(18)设置在逃生口(12)内,所述排烟管(18)的下表面通过连接杆与逃生口(12)的上表面固定连接,所述载板(7)的上表面和逃生口(12)内壁的下表面均开设有第二滑槽(21),所述第二滑槽(21)内滑动连接有第二滑块(20),且两个第二滑块(20)的相对面均固定连接有同一个门板(19),且两个门板(19)的相对面搭接,所述门板(19)的背面固定连接有固定块(22),所述固定块(22)通过千斤顶(23)与逃生口(12)内壁的右侧面固定连接。

2.根据权利要求1所述的一种安防救生装置逃生口升降结构,其特征在于:所述载板(7)上表面的四角处均开设有螺纹孔。

3.根据权利要求1所述的一种安防救生装置逃生口升降结构,其特征在于:所述过滤板(14)内填充有活性炭。

4.根据权利要求1所述的一种安防救生装置逃生口升降结构,其特征在于:所述逃生口(12)内壁的右侧面设置有灭火器(15),所述逃生口(12)的上表面设置有防砸板(24)。

5.根据权利要求1所述的一种安防救生装置逃生口升降结构,其特征在于:所述第二滑块(20)和第二滑槽(21)的形状均设置为T形。

6.根据权利要求1所述的一种安防救生装置逃生口升降结构,其特征在于:所述逃生口(12)内壁的左侧面固定连接有电源(25),所述电源(25)的右侧面固定连接有开关(26),所述开关(26)的右侧面固定连接有两个按钮,所述电源(25)的输出端通过导线与开关(26)的输入端电连接,所述开关(26)的输出端通过导线分别与电机(2)和抽风机(17)的输入端电连接。
