专利号: 2019216598051
申请人: 巢湖市新宇电力器材销售有限责任公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-01-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

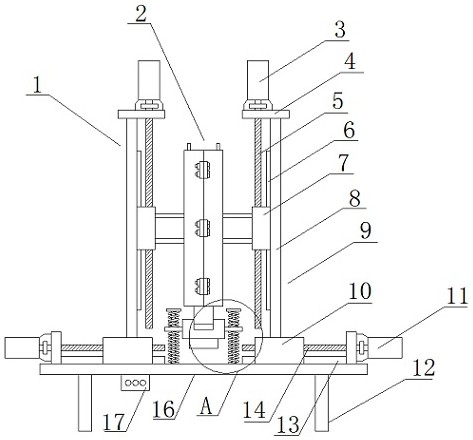

1.一种水泥电线杆生产用浇筑装置,包括底板(16),其特征在于:所述底板(16)上方设置有模具主体(2),模具主体(2)两侧对称设置有第一调节装置(1)和第二调节装置(9),底板(16)底部对称安装有支撑腿(12),底板(16)底部固定安装有开关(17)。2.根据权利要求1所述的水泥电线杆生产用浇筑装置,其特征在于:所述模具主体(2)包括第一模具(19)和第二模具(18),第一模具(19)两侧对称设置有定位块(20),定位块(20)与第一模具(19)材质相同且与第一模具(19)为一体成型,定位块(20)上开设有螺纹通孔,第一模具(19)底部设置有卡块(21),卡块(21)与第一模具(19)材质相同且与第一模具(19)为一体成型,第一模具(19)和第二模具(18)均为半圆形设计且半径相同,第一模具(19)顶部对称开设有进料口,第一模具(19)两侧为开口设计,第一模具(19)和第二模具(18)的结构相同。3.根据权利要求1所述的水泥电线杆生产用浇筑装置,其特征在于:所述第二调节装置(9)包括第一电机(3)、顶板(4)、第一丝杠(5)、第一滑轨(6)、第一滑块(7)、支撑板(8)、第二滑块(10)、第二电机(11)、支撑腿(12)、第二滑轨(13)和第二丝杠(14),底板(16)顶部固定连接有第二滑轨(13),第二滑轨(13)上滑动设置有第二滑块(10),底板(16)顶部位于第二滑轨(13)一端的位置固定安装有竖板,第二滑轨(13)上方横向设置有第二丝杠(14),第二丝杠(14)的一端通过联轴器与第二电机(11)的输出轴固定连接,第二电机(11)通过螺栓固定安装在竖板外侧,第二丝杠(14)横向贯穿第二滑块(10),第二滑块(10)上开设有用于与第二丝杠(14)螺纹连接的螺纹通孔,第二滑块(10)顶部固定安装有支撑板(8),支撑板(8)顶部固定安装有顶板(4),支撑板(8)一侧固定安装有第一滑轨(6),第一滑轨(6)上滑动设置有第一滑块(7),支撑板(8)一侧竖向设置有第一丝杠(5),第一丝杠(5)的一端通过联轴器与第一电机(3)的输出轴固定连接,第一电机(3)通过螺栓固定安装在顶板(4)顶部,第一丝杠(5)竖向贯穿第一滑块(7),第一滑块(7)上开设有用于与第一丝杠(5)螺纹连接的螺纹通孔,第一滑块(7)一侧通过连接杆与第二模具(18)外侧固定连接。4.根据权利要求1或2所述的水泥电线杆生产用浇筑装置,其特征在于:所述模具主体(2)正下方设置有放置座(26),放置座(26)顶部开设有限位槽(27),限位槽(27)与卡块(21)相适配,放置座(26)与卡块(21)对应位置上分别开设有用于定位销穿过的限位孔,放置座(26)底部固定安装有振动电机(25),放置座(26)两侧对称设置有缓冲装置(28)。5.根据权利要求4所述的水泥电线杆生产用浇筑装置,其特征在于:所述缓冲装置(28)包括第一弹簧(15)、横板(22)、第二弹簧(23)、竖杆(24)和限位板(29),横板(22)固定安装在放置座(26)一侧,竖杆(24)竖向贯穿横板(22),竖杆(24)底端固定安装在底板(16)顶部,竖杆(24)顶端固定安装有限位板(29),限位板(29)底部和横板(22)顶部之间设置有第一弹簧(15),第一弹簧(15)套设在竖杆(24)外侧且两端分别固定连接在限位板(29)底部和横板(22)顶部,横板(22)底部和底板(16)顶部之间设置有第二弹簧(23),第二弹簧(23)套设在竖杆(24)外侧且两端分别固定连接在横板(22)底部和底板(16)顶部。
