专利号: 201921640951X
申请人: 江苏志博电气有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

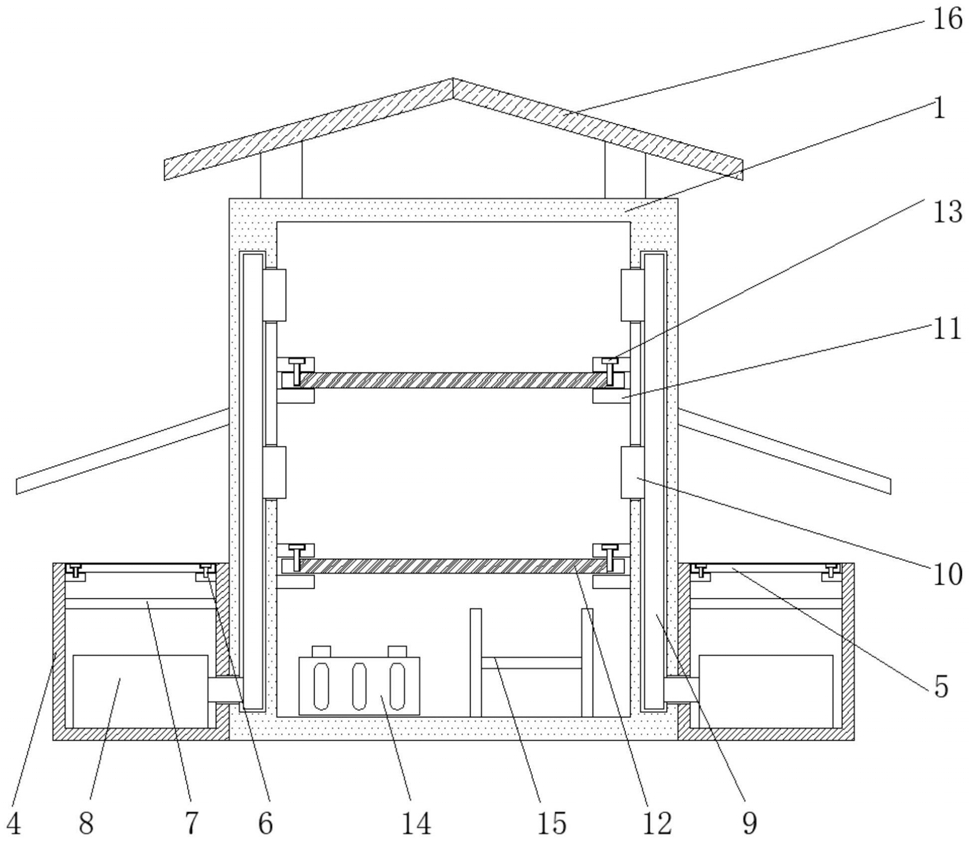

1.一种方便保持内部干燥的高压柜,包括高压柜主体(1)和卡条(11),其特征在于:所述高压柜主体(1)的前侧转动连接有柜门(2),且柜门(2)上开设有百叶窗(3),所述高压柜主体(1)的左右两侧均固定有置物盒(4),且置物盒(4)的顶部通过第一螺栓(6)固定有滤板(5),同时置物盒(4)内固定有电热网(7)和风机(8),所述风机(8)设置在电热网(7)的下侧,且风机(8)的内侧设置有出气管道(9),同时出气管道(9)贯穿置物盒(4)的内侧,所述出气管道(9)设置在高压柜主体(1)的左右侧壁内,且出气管道(9)的内侧设置有出气口(10),所述卡条(11)固定在高压柜主体(1)的左右侧壁上,且卡条(11)设置在出气口(10)的下侧,同时卡条(11)之间设置有置物板(12),所述高压柜主体(1)的内底部设置有电池组(14)和承载架(15),且电池组(14)和承载架(15)均设置在置物板(12)的下侧,同时电池组(14)设置在承载架(15)的左侧,所述高压柜主体(1)的顶部固定有太阳能电池板(16)。

2.根据权利要求1所述的一种方便保持内部干燥的高压柜,其特征在于:所述柜门(2)与高压柜主体(1)之间的连接方式为转动连接。

3.根据权利要求1所述的一种方便保持内部干燥的高压柜,其特征在于:所述置物盒(4)设置有两个,且两个置物盒(4)对称设置。

4.根据权利要求1所述的一种方便保持内部干燥的高压柜,其特征在于:所述滤板(5)通过第一螺栓(6)与置物盒(4)之间的连接方式为螺纹连接。

5.根据权利要求1所述的一种方便保持内部干燥的高压柜,其特征在于:所述置物板(12)与卡条(11)之间的连接方式为卡合连接,且置物板(12)上对称设置有第二螺栓(13),同时置物板(12)设置有两个。

6.根据权利要求1所述的一种方便保持内部干燥的高压柜,其特征在于:所述电池组(14)与太阳能电池板(16)、电热网(7)和风机(8)之间的连接方式均为电性连接。
