1.槽位可变式计算机箱体，包括底板(2)，侧板(3)、端板(1)和定位件(4)，所述侧板(3)和端板(1)的数量各为两个并间隔垂直连接于底板(2)的边沿，所述底板(2)、侧板(3)和端板(1)包围形成内腔结构，所述定位件(4)相对平行设置于两个侧板(3)的内表面并包围形成若干主板槽位，所述相邻定位件(4)包围形成主板端部定位槽，其特征在于，还包括定位滑槽和定位锁件，所述定位件(4)设置有与定位滑槽相卡接的定位滑件并可实现沿定位滑槽的往复运动，所述定位滑槽沿平行于底板(2)方向的均设，所述定位锁件用于实现定位件(4)与侧板(3)的相对位置的锁定操作。

2.根据权利要求1所述的槽位可变式计算机箱体，其特征在于，所述定位滑槽包括设置于底板(2)的底部导轨(21)和设置于侧板(3)的端部导轨(31)，所述定位滑件包括分别与底部导轨(21)、端部导轨(31)相配合的底部滑件(41)和端部滑件(42)，所述侧板(3)的一端沿平行于定位件(4)的轴线方向设置有入槽位(32)，所述入槽位(32)用于实现定位滑件与定位滑槽的卡接操作。

3.根据权利要求2所述的槽位可变式计算机箱体，其特征在于，所述侧板(3)沿平行于定位件(4)的轴线方向设置有若干分割槽，所述端部导轨(31)与分割槽对应位置设置有滑件定位槽。

4.根据权利要求3所述的槽位可变式计算机箱体，其特征在于，所述底部导轨(21)朝向分割槽设置若干限位横槽(22)，所述限位横槽(22)与底部导轨(21)的轴线相垂直，所述底部滑件(41)可沿限位横槽(22)实现往复运动，当底部滑件(41)位于限位横槽(22)靠近侧板(3)的端部时，端部滑件(42)卡设于滑件定位槽内。

5.根据权利要求4所述的槽位可变式计算机箱体，其特征在于，所述限位横槽(22)的底部低于底部导轨(21)的底部并设置有过渡斜板(23)，所述滑件定位槽低于端部导轨(31)的轴线。

6.根据权利要求3或4所述的槽位可变式计算机箱体，其特征在于，所述分割槽由若干相连通的端部限位件(5)连通形成，所述端部限位槽与侧板(3)配合形成滑件定位槽，所述端部限位件(5)设置有与定位件(4)宽度相匹配的矩形通槽(51)，所述端部限位件(5)的一端设置有垂直于矩形通槽(51)轴线方向的横向铰接柱(52)，所述横向铰接柱(52)穿设连接于侧板(3)沿平行于矩形通槽(51)轴线方向的纵向轴(53)，所述横向铰接柱(52)可驱动端部限位件(5)沿纵向轴(53)的轴线方向的旋转操作，当端部限位件(5)旋转至平行于底板(2)时，矩形通槽(51)卡设于定位件(4)的端部。

7.根据权利要求6所述的槽位可变式计算机箱体，其特征在于，所述端部限位件(5)远离纵向轴(53)的端部朝向侧板(3)设置有端部分割定位件(54)，所述侧板(3)设置有相对应的分割限位槽(33)。

8.根据权利要求6所述的槽位可变式计算机箱体，其特征在于，所述矩形通槽(51)设置有限位卡条(511)，所述定位件(4)的端部设置有与限位卡条(511)相对应的限位卡件。

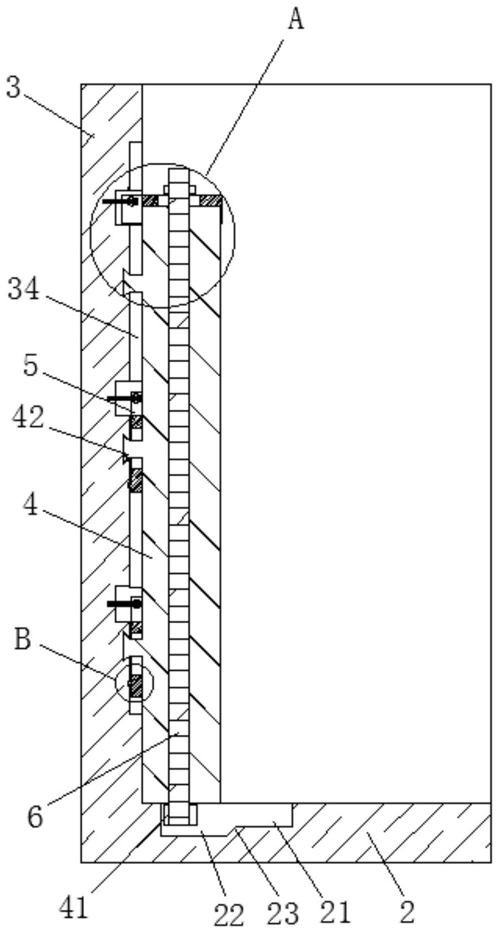

9.根据权利要求6所述的槽位可变式计算机箱体，其特征在于，所述定位锁件包括定位螺杆(6)和紧固螺母(61)，所述定位件(4)沿轴线平行方向设置有螺杆通槽，所述定位螺杆(6)的一端设置有外径大于定位螺杆(6)的卡设件作为底部滑件(41)，穿设通过定位件(4)的另一端穿设通过端部限位件(5)并实现与紧固螺母(61)的定位连接。

10.根据权利要求9所述的槽位可变式计算机箱体，其特征在于，所述端部限位件(5)沿矩形通槽(51)的轴线方向设置有长圆孔(512)作为定位通孔，所述定位通孔用于定位螺杆(6)和端部滑件(42)的通过。
