专利号: 2019215335398
申请人: 青岛富凯乐包装有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2025-02-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

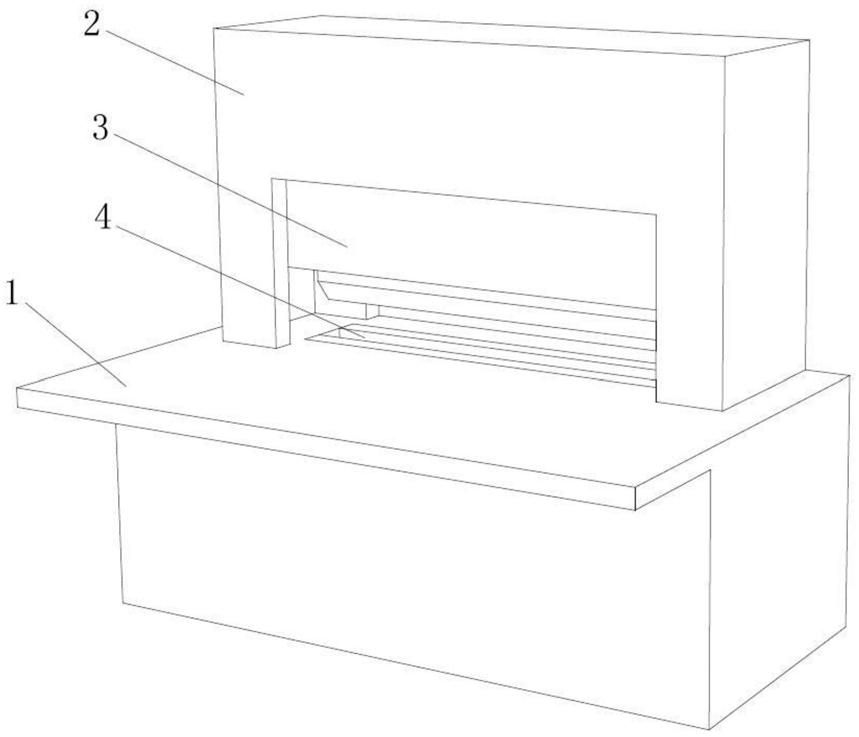

1.一种包装盒切纸机的除尘装置,包括工作台以及设置于工作台上方的切刀架,所述切刀架内设有沿竖直方向滑移的切刀组件,所述工作台上设有与切刀组件相配合的切纸槽,其特征在于,所述切刀组件包括切刀和除尘罩壳,所述除尘罩壳包裹于切刀外侧,所述除尘罩壳与所述切刀同步滑移,所述除尘罩壳的底部高于切刀的下缘;所述除尘罩壳内部设有集尘腔,所述集尘腔连接有除尘风机,所述除尘罩壳的下表面开设有与集尘腔连通的吸尘口。

2.根据权利要求1所述的一种包装盒切纸机的除尘装置,其特征在于,所述切刀包括T型连接块以及设置于T型连接块下方的刀刃,所述除尘罩壳上设有与所述T型连接块相配合的T型安装槽,所述T型安装槽沿切刀的长度方向贯穿除尘罩壳,所述切刀可拆卸的安装于T型安装槽内;所述吸尘口对称设置于T型安装槽的宽度方向两侧,所述集尘腔与吸尘口相对应的设置于T型安装槽的两侧,所述除尘风机分别与集尘腔连通。

3.根据权利要求2所述的一种包装盒切纸机的除尘装置,其特征在于,所述除尘罩壳包括承力部和连通部,所述承力部与切刀的长度相对应,所述连通部设置于承力部长度方向两端,所述T型安装槽贯穿承力部和连通部,所述集尘腔对称设置于承力部的两侧内部,所述连通部内位于T型安装槽的宽度方向两侧分别设有与对应的集尘腔连通的第一连通腔,所述连通部的顶部内设有与两侧第一连通腔连通的第二连通腔,所述第二连通腔分别通过软管与除尘风机连接。

4.根据权利要求3所述的一种包装盒切纸机的除尘装置,其特征在于,所述吸尘口为沿切刀长度方向延伸的长孔。

5.根据权利要求3或4所述的一种包装盒切纸机的除尘装置,其特征在于,所述切刀架内位于切刀组件的两侧还分别沿竖直方向延伸的滑轨,所述连通部的两侧分别设有沿滑轨滑动的滑块;所述承力部和连通部均固定于连接板上,所述连接板上连接有固定于切刀架上的驱动气缸。
