专利号: 2019215081993
申请人: 昆山铭传塑胶有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

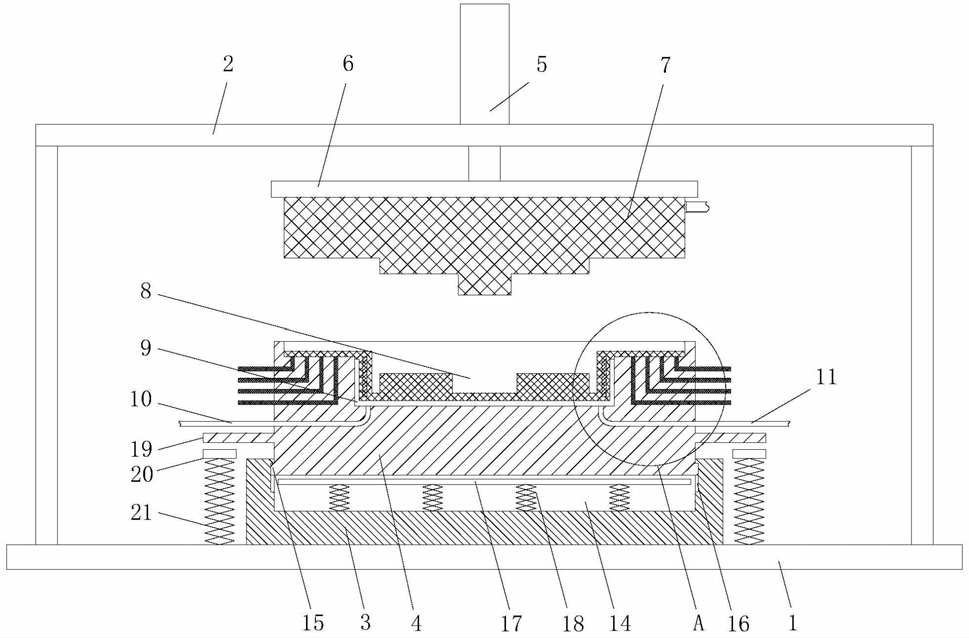

1.一种塑料刀具套加工用快速成型注塑模具,包括底座(1),其特征在于:所述底座(1)顶端设置有支架(2),所述底座(1)顶端设置有下模座(3),所述下模座(3)顶端设置有下模(4),所述支架(2)上安装有液压缸(5),所述液压缸(5)的伸缩端连接有上模座(6),所述上模座(6)底端设置有上模(7),所述下模(4)顶端开设有型腔(8),所述型腔(8)外周设置有冷却腔(9),所述冷却腔(9)上连接有输入管(10)和输出管(11),所述输入管(10)和输出管(11)远离冷却腔(9)的一端均延伸至下模(4)外部,并与外界的冷却水源相连接,所述型腔(8)与冷却腔(9)之间设置有导热层(12),所述导热层(12)中设置有若干电加热片(13),所述电加热片(13)环绕分布在型腔(8)外周。

2.根据权利要求1所述的一种塑料刀具套加工用快速成型注塑模具,其特征在于:所述下模座(3)的上端面开设有安装槽(14),所述下模(4)滑动安装在安装槽(14)中,所述安装槽(14)内部底端通过若干均匀分布的第一弹簧(18)连接有第一缓冲板(17),所述第一缓冲板(17)的顶端与下模(4)相接触。

3.根据权利要求2所述的一种塑料刀具套加工用快速成型注塑模具,其特征在于:所述下模(4)的外侧壁上设置有若干滑块(15),所述安装槽(14)的内侧壁上设置有滑轨(16),所述滑块(15)滑动安装在滑轨(16)上。

4.根据权利要求3所述的一种塑料刀具套加工用快速成型注塑模具,其特征在于:所述滑轨(16)为阻尼滑轨。

5.根据权利要求1所述的一种塑料刀具套加工用快速成型注塑模具,其特征在于:所述下模(4)的外侧壁上设置有若干对称分布的延展板(19),所述底座(1)顶端设置有若干第二弹簧(21),所述第二弹簧(21)的顶端连接有第二缓冲板(20),所述延展板(19)位于第二缓冲板(20)上方。

6.根据权利要求1所述的一种塑料刀具套加工用快速成型注塑模具,其特征在于:所述导热层(12)上连接有若干散热片,所述散热片包括竖散热片(22)与横散热片(23),所述竖散热片(22)连接在导热层(12)底端,所述竖散热片(22)的底端与横散热片(23)相连接,所述横散热片(23)远离竖散热片(22)的一端延伸至下模(4)外部。
