专利号: 2019214895890
申请人: 常州世纪鸟电动车制造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

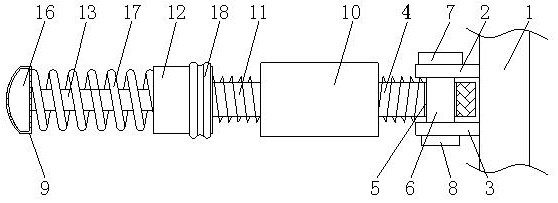

1.一种电动车用按压式脚蹬,包括车架(1),其特征在于:所述车架(1)左侧的顶部固定连接有第一连接块(2),所述车架(1)左侧的底部固定连接有第二连接块(3),所述第一连接块(2)与第二连接块(3)之间设置有第一螺纹杆(4),所述第一螺纹杆(4)的一端开设有通孔(5),所述通孔(5)的内腔活动连接有销轴(6),所述销轴(6)的顶部贯穿第一连接块(2)并螺纹连接有第一螺帽(7),所述销轴(6)的底部贯穿第二连接块(3)并螺纹连接有第二螺帽(8),所述第一螺纹杆(4)远离通孔(5)的一端螺纹连接有螺纹套(10),所述螺纹套(10)远离第一螺纹杆(4)的一侧螺纹连接有第二螺纹杆(11),所述第二螺纹杆(11)的远离螺纹套(10)的一端固定连接有连接套(12)。

2.根据权利要求1所述的一种电动车用按压式脚蹬,其特征在于:所述连接套(12)的内腔设置有连接杆(13),所述连接杆(13)右侧的表面设置有外螺纹段(14),所述连接套(12)内腔的右侧固定连接有第三连接块(15)。

3.根据权利要求2所述的一种电动车用按压式脚蹬,其特征在于:所述连接杆(13)的一端延伸至连接套(12)的外部并固定连接有旋拧帽(16),所述连接杆(13)的表面套设有弹簧(17),所述弹簧(17)的一端与连接套(12)固定连接,所述弹簧(17)的另一端与旋拧帽(16)固定连接。

4.根据权利要求1所述的一种电动车用按压式脚蹬,其特征在于:所述连接套(12)表面的右侧固定连接有橡胶密封圈(18),所述橡胶密封圈(18)的数量为两个。

5.根据权利要求3所述的一种电动车用按压式脚蹬,其特征在于:所述旋拧帽(16)的表面设置有防滑套(9),所述防滑套(9)的表面设置有防滑纹。
