专利号: 2019214662528
申请人: 河南壹通智能科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

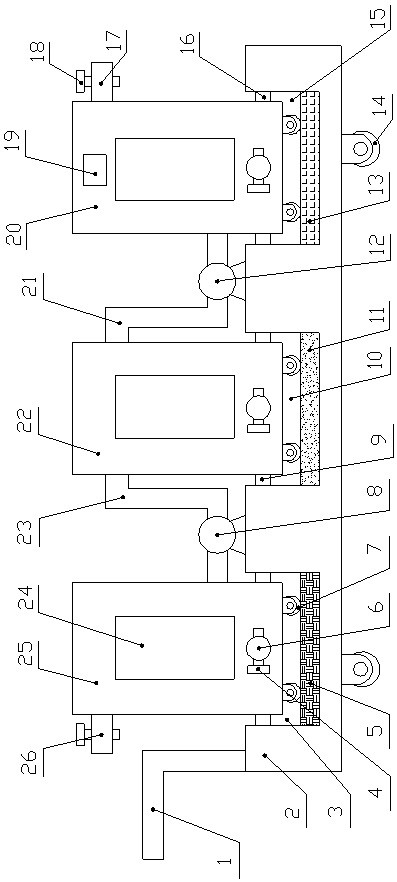

1.一种数控机床用切削液更换车,它包括底座,其特征在于:所述的底座下端左右两侧均安装有行走轮,所述的底座上端左侧固定连接有推杆,所述的底座上端由左至右依次设置有凹槽A、凹槽B和凹槽C,所述的凹槽A、凹槽B和凹槽C的下端分别焊接有滑轨A、滑轨B和滑轨C,所述的凹槽A、凹槽B和凹槽C的左端中部均固定连接有卡块A,所述的凹槽A、凹槽B和凹槽C的右端中部均固定连接有卡块B,所述的卡块A后端右侧设置有卡槽A,所述的卡块B的后端左侧设置有卡槽B,所述的凹槽A、凹槽B和凹槽C内分别放置有储液罐、供液罐和回收罐,所述的储液罐、供液罐和回收罐的下端均安装有滚轮,所述的储液罐、供液罐和回收罐的左端中部均固定连接有与卡槽A相匹配的凸起A,所述的储液罐、供液罐和回收罐的右端中部均固定连接有与卡槽B相匹配的凸起B,所述的储液罐左端上部连接有进液管A,所述的回收罐右端上部连接有进液管B,所述的进液管A和进液管B上均安装有进液阀,所述的储液罐、供液罐和回收罐的前端中部均设置有观察窗,所述的储液罐、供液罐和回收罐的前端下部均连接有排液管,所述的排液管上安装有排液阀,所述的回收罐的前端上部安装有显示屏,所述的储液罐右端下部连接有抽液管A,所述的抽液管A上安装有抽液泵A,所述的抽液管A的另一端与供液罐左端上部相连,所述的回收罐左端下部连接有抽液管B,所述的抽液管B上安装有抽液泵B,所述的抽液管B的另一端与供液罐右端上部相连,所述的回收罐上端均匀设置有散热孔,所述的回收罐内上部和中部分别连接有过滤网A和过滤网B,所述的回收罐右侧内壁下部固定安装有温度传感器,所述的温度传感器与显示屏电性连接。

2.根据权利要求1所述的一种数控机床用切削液更换车,其特征在于:所述的行走轮为万向轮。

3.根据权利要求1所述的一种数控机床用切削液更换车,其特征在于:所述的行走轮和滚轮上均安装有自锁机构。

4.根据权利要求1所述的一种数控机床用切削液更换车,其特征在于:所述的过滤网A的滤孔直径大于过滤网B的滤孔直径。

5.根据权利要求1所述的一种数控机床用切削液更换车,其特征在于:所述的卡块A和卡块B均为L型卡块。

6.根据权利要求1所述的一种数控机床用切削液更换车,其特征在于:所述的卡槽A和卡槽B内均设置有橡胶缓冲垫。

7.根据权利要求1所述的一种数控机床用切削液更换车,其特征在于:所述的散热孔为通孔。
