专利号: 2019214170881
申请人: 漳州鑫阳食品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 屠宰;肉品处理;家禽或鱼的加工
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

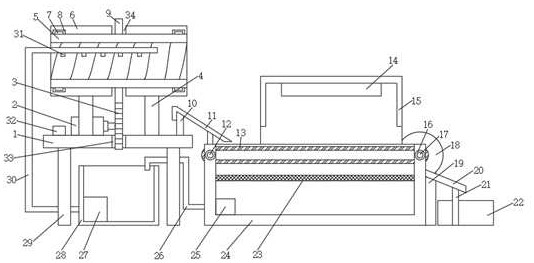

1.一种肉制品加工用清洗装置,包括桌板(1)与第一电机(2),其特征在于:所述桌板(1)的上表面固定连接有四个固定腿(4),所述桌板(1)上表面的中间位置开设有转动孔(33),所述转动孔(33)内设置有第一齿轮(3),所述第一齿轮(3)的中间位置套接有第一电机(2)的输出轴,所述第一电机(2)固定连接在左侧两个固定腿(4)之间,所述固定腿(4)的上表面固定连接有固定筒(6),所述固定筒(6)的内部套接有滚筒(5),所述固定筒(6)内表面的左右两端均开设有滑槽(8),且左右两条滑槽(8)内设置有四个滑块(7),且四个滑块(7)分为两组分别固定连接在滚筒(5)外表面的上下两侧,所述滚筒(5)外表面的中间位置套接有第二齿轮(9),所述第二齿轮穿过固定筒(6)中间位置开设的通孔(34)与第一齿轮(3)啮合,所述桌板(1)上表面靠近右侧面的位置和水槽(24)左侧的上表面分别固定连接有固定板(10),且两个固定板(10)的上方搭接有第一导向板(11),所述水槽(24)内部靠近顶端的位置设置有传送带(13),所述传送带(13)左右两端的内表面分别搭接在主轴(17)和转轴(12)的外表面,所述主轴(17)和转轴(12)的两端均套接有轴承(16),且四个轴承(16)分别固定连接在水槽(24)顶部的四角处,所述主轴(17)的一端通过轴承(16)与第二电机(18)的输出轴固定连接,所述第二电机(18)的外表面固定连接在支撑杆(19)的顶端,所述水槽(24)上表面的前后两侧固定连接有外壳(15),所述外壳(15)的上表面固定连接有紫外线灯(14)。

2.根据权利要求1所述的一种肉制品加工用清洗装置,其特征在于:所述桌板(1)上表面的左侧固定连接有配电盒(32),所述配电盒(32)通过导线分别与第一电机(2)、第二电机(18)、紫外线灯(14)、第一水泵(25)和第二水泵(27)电连接。

3.根据权利要求2所述的一种肉制品加工用清洗装置,其特征在于:所述第一水泵(25)和第二水泵(27)分别固定连接在水槽(24)和水箱(28)内部的左侧面,所述第二水泵(27)与穿过水箱(28)左侧的第二管道(30)固定连接,所述第二管道(30)的另一端延伸至滚筒(5)的内部,且延伸至滚筒(5)内部的外表面固定连接有多个喷头(31),所述水箱(28)右侧的上方搭接有第一管道(26),所述第一管道(26)的另一端穿过水槽(24)的左侧面与第一水泵(25)固定连接。

4.根据权利要求1所述的一种肉制品加工用清洗装置,其特征在于:所述水槽(24)内部的中间位置固定连接有水净化处理器(23)。

5.根据权利要求1所述的一种肉制品加工用清洗装置,其特征在于:所述桌板(1)下表面的四角处均固定连接有支撑腿(29)。

6.根据权利要求1所述的一种肉制品加工用清洗装置,其特征在于:所述水槽(24)的右侧面固定连接有第二导向板(20),所述第二导向板(20)的下表面搭接在固定杆(21)的顶端,所述第二导向板(20)的下方设置有收纳盒(22)。
