专利号: 2019213984990
申请人: 洪定钏
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

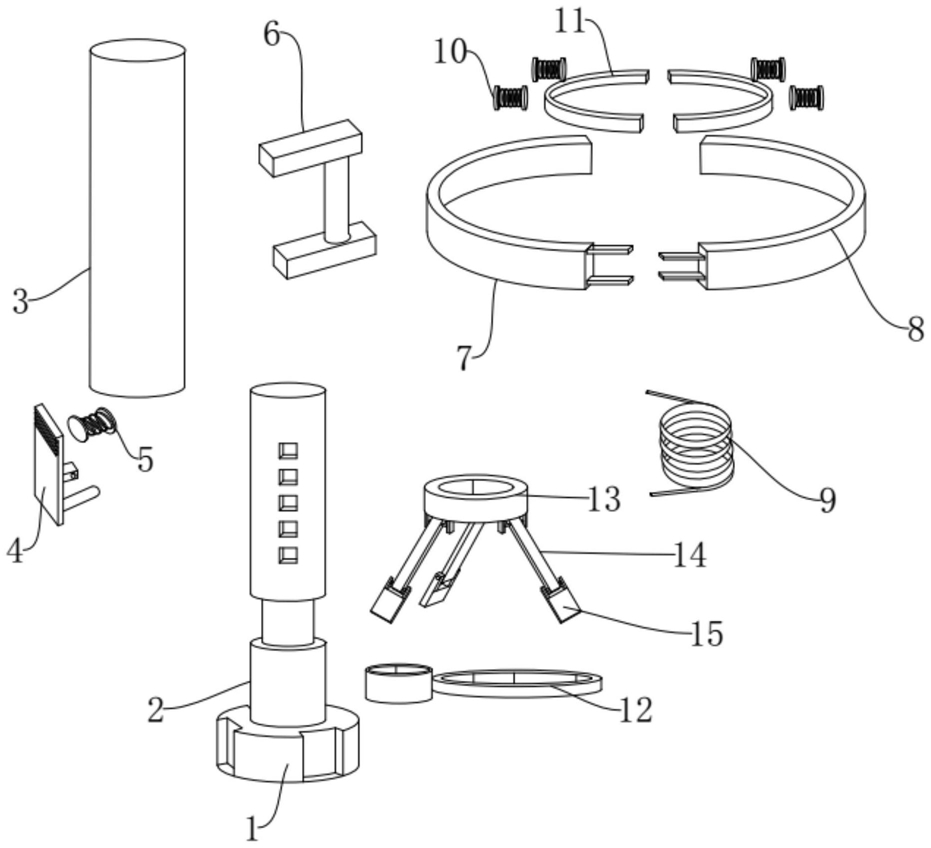

1.一种林业树木栽培架,包括:底座(1),其特征在于,所述底座(1)为圆形板状结构,且其侧壁相隔圆周角度开设有三个结构相同的收纳槽,所述底座(1)上安装有高度调节结构、树干装卡结构以及底部支撑结构;

所述高度调节结构,包括:内杆(2)、外套筒(3)、调节开关(4)以及卡锁弹簧(5);

所述内杆(2)其底端焊接于底座(1)上壁面,且为位于中心部位处,所述内杆(2)靠近底端处直径小于两端直径,且其前侧壁面等距开设有若干结构相同的调节槽,所述外套筒(3)套装于内杆(2)顶端上,所述调节开关(4)活动安置于外套筒(3)前侧壁面上,且位于靠近底端中心线上,并其后壁面独底端开设有锁杆,所述卡锁弹簧(5)其一端连接于调节开关(4)顶端后壁面,其另一端连接于外套筒(3)前侧壁面上;

所述树干装卡结构,包括:安装座(6)、第一装卡环(7)、第二装卡环(8)、扭簧(9)、两对结构相同的受力弹簧(10)、两对结构相同的受力板(11)以及底部限位环(12);

所述安装座焊接于外套筒(3)顶端右侧壁面上,且其中心部位处开设有轴杆,所述第一装卡环(7)其一端套装于安装座内轴杆上,所述第二装卡环(8)其一端套装于底座(1)轴杆上,且位于第一装卡环(7)一端内,所述扭簧(9)套装于底座(1)转轴上,且为位于第二装卡环(8)一端内,并其两端分别连接于第一装卡环(7)以及第二装卡环(8)一端的侧壁上,两对所述受力弹簧(10)其一端分别安置于第一装卡环(7)以及第二装卡环(8)内侧壁面上,且分别位于中心线左右两侧相对称,两对所述受力板(11)分别安置于两对所述受力弹簧(10)另一端上,且相互对称,所述底部限位环(12)活动套装于内杆(2)上,且位于靠近底端小直径部位处。

2.根据权利要求1所述的一种林业树木栽培架,其特征在于:所述底部支撑结构,包括:

安装环(13)、三个结构相同的支杆(14)以及三个结构相同的支脚(15);

所述安装环(13)套装于内杆(2)上,且位于底部限位环(12)上方,三个所述支杆(14)分别等圆周间隔角度活动安置于安装环(13)下壁面,且与底座(1)收纳槽相对应,三个所述支脚(15)分别活动安置于支杆(14)另一端上。

3.根据权利要求1所述的一种林业树木栽培架,其特征在于:所述安装座(6)为H型结构。

4.根据权利要求1所述的一种林业树木栽培架,其特征在于:所述第一装卡环(7)直径与第二装卡环(8)直径相同。

5.根据权利要求1所述的一种林业树木栽培架,其特征在于:所述调节开关(4)顶端前壁面等距开设有凹槽。

6.根据权利要求2所述的一种林业树木栽培架,其特征在于:所述安装环(13)直径大于内杆(2)直径。

7.根据权利要求1所述的一种林业树木栽培架,其特征在于:所述受力板(11)为弧形结构。
