专利号: 2019213834052
申请人: 安徽省聚科石墨烯科技股份公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-03-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

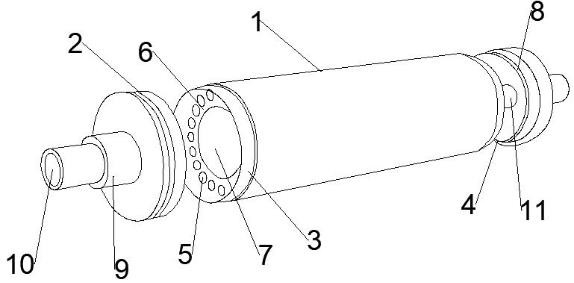

1.一种可拆卸的石墨烯冷却辊,包括冷却辊筒(1)、冷却辊密封轴盖(2)、冷却辊筒外螺纹(3)、冷却辊密封轴盖内螺纹(4)、冷却水介质流通通道(5)、石墨烯粉末层(6)、导流体(7)、密封垫圈(8)、冷却辊轴(9)、入水口(10)和出水口(11);所述冷却辊筒(1)外表面有一层石墨烯耐磨涂层,所述冷却辊筒(1)内部设有空腔,所述空腔两端设有导流体(7),其特征在于,所述冷却辊筒(1)外表面与冷却辊筒(1)内表面之间有一层石墨烯粉末层(6),所述石墨烯粉末层(6)设置有冷却水介质流通通道(5)。

2.根据权利要求1所述一种可拆卸的石墨烯冷却辊,其特征在于:所述冷却辊筒(1)两端设有冷却辊筒外螺纹(3),所述冷却辊密封轴盖(2)设有冷却辊密封轴盖内螺纹(4),所述冷却辊筒外螺纹(3)的直径大小与所述冷却辊密封轴盖内螺纹(4)的直径大小相吻合。

3.根据权利要求1所述一种可拆卸的石墨烯冷却辊,其特征在于:所述冷却辊轴(9)的数量个数为两个,所述入水口(10)设置在所述冷却辊轴(9)的其中一个,所述出水口(11)设置在所述冷却辊轴(9)的另一个。

4.根据权利要求1所述一种可拆卸的石墨烯冷却辊,其特征在于:所述冷却辊密封轴盖数量个数为两个,所述冷却辊轴(9)与所述冷却辊密封轴盖(2)为一体。

5.根据权利要求1所述一种可拆卸的石墨烯冷却辊,其特征在于:所述冷却辊密封轴盖(2)内部设有轴盖流通通道,所述冷却辊轴(9)内部设有冷却辊流通通道,所述轴盖流通通道和所述冷却辊轴流通通道是相通的,所述轴盖流通通道的直径大小大于所述冷却辊轴流通通道的直径大小。

6.根据权利要求1所述一种可拆卸的石墨烯冷却辊,其特征在于:所述导流体(7)呈圆锥体形状,所述导流体(7)的底面直径大小大于所述空腔的直径大小,所述导流体(7)的高度大小小于所述冷却辊密封轴盖(2)的高度大小,所述导流体(7)将所述空腔完全封闭。

7.根据权利要求1所述一种可拆卸的石墨烯冷却辊,其特征在于:所述石墨烯粉末层(6)的冷却水介质流通通道(5)为微型径直冷却水介质流通通道(5)且为多道呈环形均匀分布在所述石墨烯粉末层(6)之中。

8.根据权利要求1所述一种可拆卸的石墨烯冷却辊,其特征在于:所述密封垫圈(8)为弹性塑胶材料,所述密封垫圈(8)的直径大小略小于冷却辊筒外螺纹(3)。
