专利号: 2019213796953
申请人: 曾庆芳
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

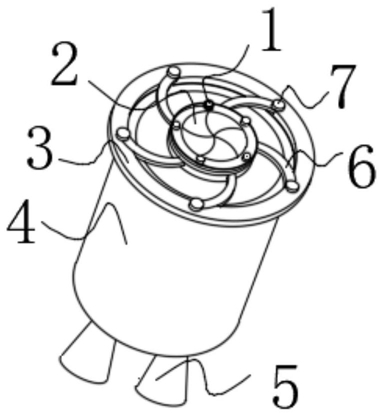

1.一种便于打包垃圾袋的垃圾桶,包括内环(13),内环(13)上面安装有基准转轴一(1),其特征在于:所述基准转轴一(1)穿过内环(13)的外表面与内环(13)固定连接,内环(13)的内部设有扇型板(2),扇型板(2)的一端与基准转轴一(1)的外表面活动连接,扇型板(2)远离基准转轴一(1)的一端固定连接有连接杆(6),连接杆(6)远离扇型板(2)的一端活动连接有基准转轴二(7),基准转轴二(7)与活动环(3)固定连接,活动环(3)的底部固定连接有轴承(14),轴承(14)的底部连接有桶盖(12),桶盖(12)的底部固定连接有承载桶(4),承载桶(4)的底部设置有万向轮(5),所述万向轮(5)包括螺纹转轴(501)、螺帽(502)、锥形套管(503)和移动轮(504),螺纹转轴(501)的顶部与承载桶(4)的底部固定连接,螺帽(502)套接螺纹转轴(501),锥形套管(503)半径小的一端与螺帽(502)的底部固定连接,移动轮(504)与螺纹转轴(501)的底部固定连接。

2.根据权利要求1所述的一种便于打包垃圾袋的垃圾桶,其特征在于:所述基准转轴一(1)的数量为五个,且等距环绕内环(13)安装。

3.根据权利要求1所述的一种便于打包垃圾袋的垃圾桶,其特征在于:所述基准转轴二(7)的数量为五个,且等距环绕活动环(3)安装。

4.根据权利要求1所述的一种便于打包垃圾袋的垃圾桶,其特征在于:所述内环(13)为双层,且扇型板(2)位于两层之间。

5.根据权利要求1所述的一种便于打包垃圾袋的垃圾桶,其特征在于:所述万向轮(5)的数量为四个,且分别安装在承载桶(4)底部的四周。
