专利号: 201921347720X
申请人: 浙江诚迅新材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

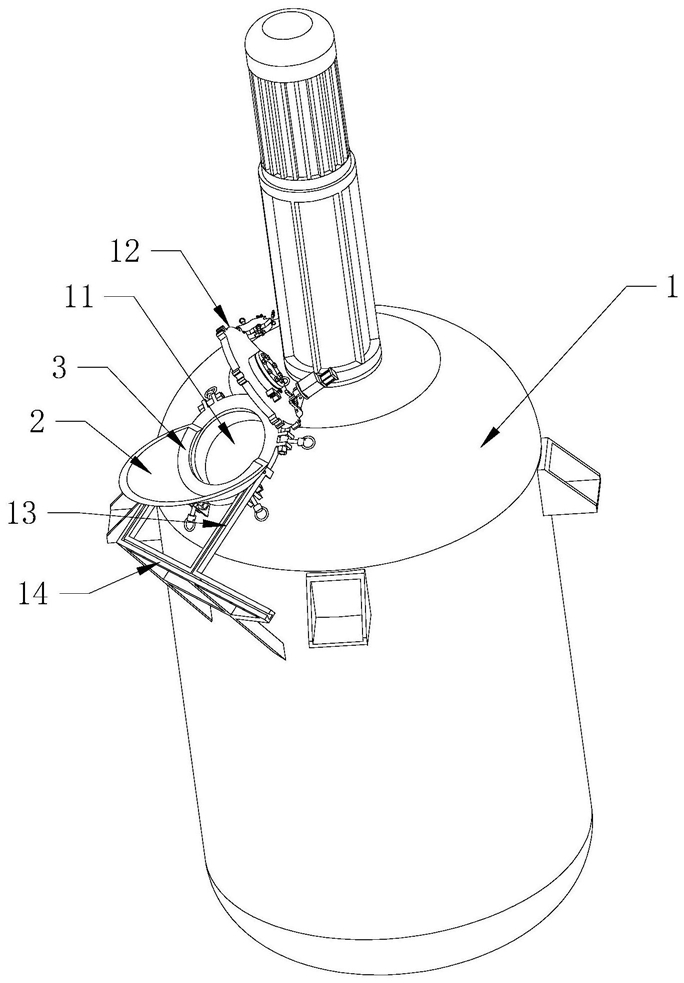

1.一种反应釜的投料辅助装置,包括釜体(1)、向远离釜体(1)轴线方向倾斜设置于釜体(1)上端的投料口(11)以及铰接于釜体(1)上且用于密封投料口(11)的盖板(12),其特征在于:所述盖板(12)铰接于投料口(11)靠近釜体(1)轴线的一侧,所述投料口(11)上同轴可拆卸套接有围兜(2),所述围兜(2)呈环形,围兜(2)的内表面呈锥形且锥度小于投料口(11)轴线与水平面的夹角,所述围兜(2)远离投料口(11)一端的直径大于其靠近投料口(11)一端的直径。

2.根据权利要求1所述的一种反应釜的投料辅助装置,其特征在于:所述围兜(2)靠近釜体(1)轴线的一侧开设有用于避让盖板(12)的缺口。

3.根据权利要求1所述的一种反应釜的投料辅助装置,其特征在于:所述围兜(2)靠近投料口(11)的一端设置有抵接板(3),所述抵接板(3)沿垂直投料口(11)轴线方向延伸,所述抵接板(3)靠近投料口(11)的一端开设有用于卡接投料口(11)的卡槽(31),所述围兜(2)以及抵接板(3)形成用于汇集洒落原料的存料槽。

4.根据权利要求3所述的一种反应釜的投料辅助装置,其特征在于:所述围兜(2)靠近投料口(11)的一端呈圆弧形,所述围兜(2)绕自身轴线周向两端的端部以及投料口(11)上端面的圆心在一个水平面内。

5.根据权利要求4所述的一种反应釜的投料辅助装置,其特征在于:所述抵接板(3)沿垂直投料口(11)轴线方向滑动设置于釜体(1)上,所述釜体(1)上设置有用于使得卡槽(31)卡接投料口(11)的锁定组件(4)。

6.根据权利要求5所述的一种反应釜的投料辅助装置,其特征在于:所述釜体(1)上沿垂直投料口(11)轴线方向延伸有抵接导轨(13),所述抵接导轨(13)、投料口(11)轴线以及经过投料口(11)上端面圆心的水平线两两互相垂直,所述抵接导轨(13)上沿其延伸反向开设有抵接燕尾槽(131),所述抵接燕尾槽(131)的槽深方向平行投料口(11)轴线方向,所述抵接板(3)背离围兜(2)的一侧设置有滑块(32),所述滑块(32)滑动嵌设于抵接燕尾槽(131)内。

7.根据权利要求6所述的一种反应釜的投料辅助装置,其特征在于:所述投料口(11)的两侧均设置有所述抵接导轨(13)。

8.根据权利要求6所述的一种反应釜的投料辅助装置,其特征在于:所述抵接导轨(13)远离投料口(11)的一端设置有沿水平方向延伸的水平导轨(14),所述水平导轨(14)垂直抵接导轨(13),所述水平导轨(14)上沿其延伸方向开设有水平燕尾槽(141),所述水平燕尾槽(141)的槽深方向平行投料口(11)轴线方向,所述水平燕尾槽(141)与所述抵接燕尾槽(131)相连通,所述滑块(32)呈棱台形,所述滑块(32)滑动嵌设于水平燕尾槽(141)内。

9.根据权利要求8所述的一种反应釜的投料辅助装置,其特征在于:所述锁定组件(4)包括穿设于抵接导轨(13)上的抵接插销(41)以及穿设于水平导轨(14)上的限位插销,所述抵接插销(41)用于卡槽(31)卡接投料口(11)时抵接滑块(32)的一侧,所述限位插销用于阻拦抵接板(3)靠近抵接导轨(13)。
