专利号: 2019213363389
申请人: 杭州成盟资产管理有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-04-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

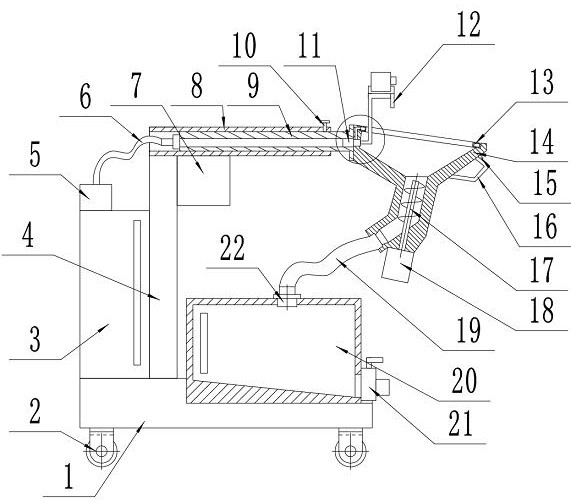

1.一种内科用呕吐物盛接装置,包括驱动控制器(7),其特征在于:还包括移动座(1)、万向轮(2)、水箱(3)、立柱(4)、水泵(5)、连接管(6)、横梁(8)、活动梁(9)、锁紧螺钉(10)、电磁阀(11)、水龙头(12)、冲洗壳体(13)、盛物池(14)、控制开关(15)、把手(16)、输送螺杆(17)、电机(18)、排污管(19)、废物箱(20)、排污阀(21)和连接头(22);

所述移动座(1)底部设有数个万向轮(2),所述移动座(1)上面左侧固定连接有立柱(4);

所述水箱(3)固定连接在立柱(4)左侧,所述水箱(3)左上侧固定连接有水泵(5);

所述横梁(8)左下侧固定连接在立柱(4)顶部,所述横梁(8)内部左右活动连接有活动梁(9),所述横梁(8)右上侧设有锁紧螺钉(10);

所述活动梁(9)右端固定连接有盛物池(14);

所述水泵(5)入口与水箱(3)内部下侧相连通,所述水泵(5)出口通过连接管(6)与电磁阀(11)左侧入口相连通;

所述电磁阀(11)固定连接在活动梁(9)内部右侧,所述电磁阀(11)出口分别与冲洗壳体(13)和水龙头(12)的内部相连通;

所述冲洗壳体(13)固定连接在盛物池(14)上侧开口边缘处;

所述水龙头(12)固定连接在盛物池(14)内部左侧;

所述把手(16)固定连接在盛物池(14)右侧外部,所述把手(16)上侧固定连接有控制开关(15);

所述控制开关(15)与驱动控制器(7)的控制端相连接;

所述驱动控制器(7)控制输出端分别与水泵(5)、电磁阀(11)和电机(18)的电源端相连接;

所述电机(18)固定连接在盛物池(14)底部,所述电机(18)上侧输出轴端与输送螺杆(17)底端固定连接;

所述输送螺杆(17)活动连接在盛物池(14)内部下侧;

所述盛物池(14)下侧出口通过排污管(19)和连接头(22)与废物箱(20)内部相连通;

所述废物箱(20)固定连接在移动座(1)右侧上面,所述废物箱(20)右下侧排污口处设有排污阀(21)。

2.根据权利要求1所述的一种内科用呕吐物盛接装置,其特征在于:所述水箱(3)和废物箱(20)的侧面均设有观察口。

3.根据权利要求1所述的一种内科用呕吐物盛接装置,其特征在于:所述水龙头(12)上侧设有杯架。

4.根据权利要求1所述的一种内科用呕吐物盛接装置,其特征在于:所述冲洗壳体(13)底部均匀设有若干个冲洗孔。
