专利号: 2019213268219
申请人: 甘肃佰阁丽家具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2024-07-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

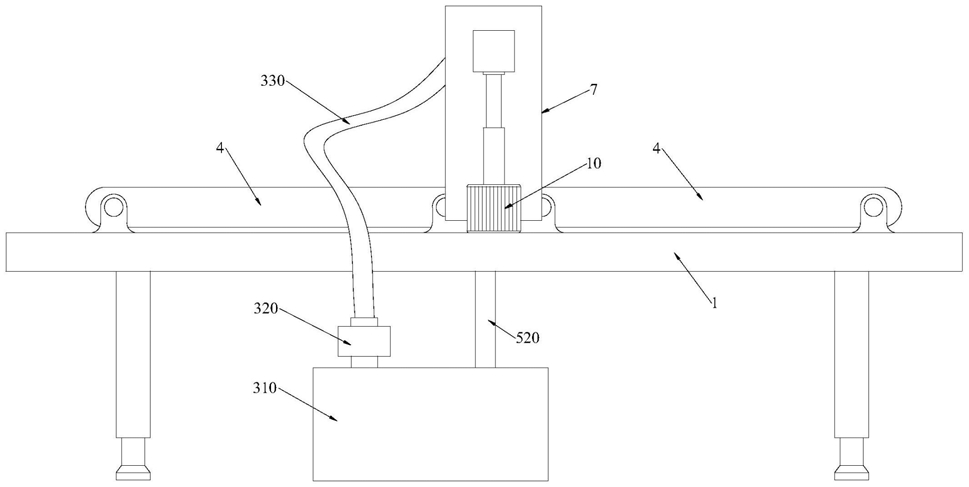

1.一种竹木地板上漆用淋涂机,包括工作台(1),所述工作台(1)上端并排设置有两个输送带(4),两个输送带(4)之间设置有间隙(5);

其特征在于,所述间隙(5)的上方设置有空心的淋慕基体(2),所述淋慕基体(2)连接有涂料注入装置(3),间隙(5)的上端设置有回流槽(510),回流槽(510)的一端连接有与涂料注入装置(3)相互连通的导流槽(520),所述淋慕基体(2)的两端均连接有连接环(6),所述连接环(6)连接有连接板(7),所述连接板(7)连接有第一液压缸,所述连接环(6)的两端与连接板(7)之间连接有调节螺杆(8),所述淋慕基体(2)的底壁设置有涂料出口(210),所述涂料出口(210)的一侧设置有固定板(11),所述涂料出口(210)的两侧分别设置有与淋慕基体(2)相互连接的固定板(11)和移动板(12),所述固定板(11)的上端设置有固定淋幕刀(1110),所述移动板(12)的上端设置有移动淋幕刀(1210),所述固定淋幕刀(1110)的两端设置有第二液压缸(13),所述第二液压缸(13)的第二伸缩轴(1310)与移动板(12)相互连接。

2.根据权利要求1所述的竹木地板上漆用淋涂机,其特征在于,所述涂料注入装置(3)包括涂料箱(310)、输送泵(320)和输送管(330);

所述涂料箱(310)位于工作台(1)的一侧,所述输送泵(320)的一端与涂料箱(310)相互连接,所述输送泵(320)的另一端经输送管(330)与淋慕基体(2)内的空腔相互连通,所述导流槽(520)的下端深入涂料箱(310)内。

3.根据权利要求1所述的竹木地板上漆用淋涂机,其特征在于,间隙(5)的下端设置有滑槽(511),所述回流槽(510)的下端设置有与滑槽(511)相互适配的滑块(512)。

4.根据权利要求1所述的竹木地板上漆用淋涂机,其特征在于,所述连接板(7)竖直设置,所述连接板(7)的两端向靠近淋慕基体(2)的一侧弯折形成支护板(710),所述调节螺杆(8)转动设置在两个支护板(710)之间,所述调节螺杆(8)的上端贯穿支护板(710)后连接有转动把手(9),所述调节螺杆(8)开设有外螺纹,所述连接环(6)开设有与外螺纹相互适配的内螺纹。

5.根据权利要求1所述的竹木地板上漆用淋涂机,其特征在于,所述移动板(12)的上端还设置有燕尾块(14),所述燕尾块(14)位于移动淋幕刀(1210)的外侧,所述淋慕基体(2)的下端设置有与燕尾块(14)相互适配的燕尾槽(15),所述燕尾槽(15)位于涂料出口(210)的两端。
