专利号: 2019213263728
申请人: 西安智强科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

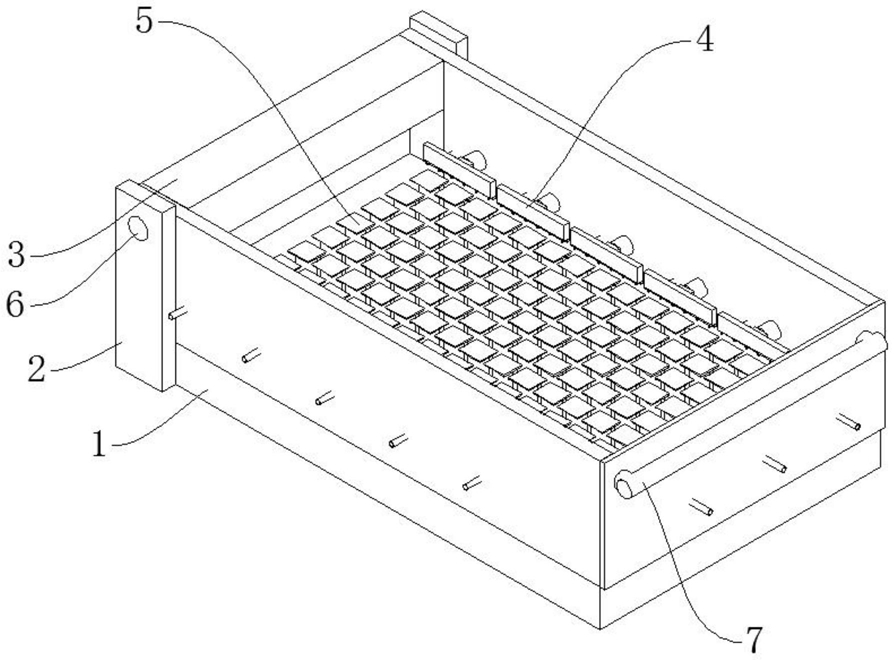

1.一种电子产品屏幕拆卸装置,其特征在于:它包含底板(1)、固定板(2)、固定框(3)、拆除机构(4)、吸附机构(5)、转轴(6)、把手(7),吸附机构(5)主要由螺纹管(501)、旋转头(502)、气管(503)、吸盘(504)、固定环(505)、弹簧(506)组成,拆除机构(4)主要由电动伸缩杆(401)、压力传感器(402)、挤压板(403)、分流箱(404)、出风头(405)、热气管(406)、凸条(407)组成,螺纹管(501)穿过底板(1),螺纹管(501)下方设置有旋转头(502),气管(503)穿过螺纹管(501),气管(503)上方设置有吸盘(504),吸盘(504)中间内侧设置有支撑块,支撑块与吸盘(504)的边缘高度相同,气管(503)穿过固定环(505),固定环(505)与螺纹管(501)之间设置有弹簧(506),气管(503)外接真空泵,电动伸缩杆(401)设置在固定框(3)内侧,电动伸缩杆(401)一端设置有压力传感器(402),压力传感器(402)一侧设置有挤压板(403),挤压板(403)一侧设置有凸条(407),挤压板(403)下方设置有分流箱(404),出风头(405)穿过分流箱(404)一侧,分流箱(404)另一侧设置有热气管(406),热气管(406)外接热风机,底板(1)两侧设置有固定板(2),固定板(2)之间设置有固定框(3),转轴(6)穿过固定框(3)与固定板(2),固定框(3)前方设置有把手(7),拆除机构(4)等间距设置在固定框(3)内侧。

2.根据权利要求1所述的一种电子产品屏幕拆卸装置,其特征在于:所述的固定环(505)粘结在气管(503)外侧,弹簧(506)两端头分别粘结在固定环(505)和螺纹管(501)一侧,气管(503)端头一体成型有吸盘(504)。

3.根据权利要求1所述的一种电子产品屏幕拆卸装置,其特征在于:所述的螺纹管(501)螺栓连接在底板(1)上,螺纹管(501)一端焊接有旋转头(502)。

4.根据权利要求1所述的一种电子产品屏幕拆卸装置,其特征在于:所述的电动伸缩杆(401)螺栓连接在固定框(3)内侧,压力传感器(402)螺钉连接在电动伸缩杆(401)和挤压板(403)之间。

5.根据权利要求1所述的一种电子产品屏幕拆卸装置,其特征在于:所述的出风头(405)螺钉连接在分流箱(404)一侧,且均匀设置有5-7个,分流箱(404)另一侧喉箍连接有热气管(406)。

6.根据权利要求1所述的一种电子产品屏幕拆卸装置,其特征在于:所述的固定框(3)通过转轴(6)连接在固定板(2)内侧,固定板(2)焊接在底板(1)后方的两侧。

7.根据权利要求1所述的一种电子产品屏幕拆卸装置,其特征在于:所述的拆除机构(4)设置有12-14组,吸附机构(5)设置有40-60组。
