专利号: 2019212276684
申请人: 安徽置润节能科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2025-02-01
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

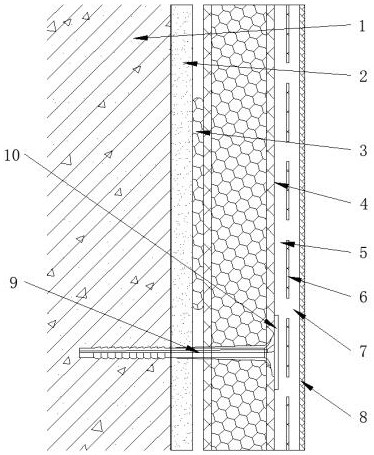

1.一种岩棉保温防火复合板薄抹灰外墙保温系统,包括保温层、粘接层、抹面层和饰面层,其特征在于:所述保温层由岩棉层(13)和岩棉层(13)两侧通过抹面胶浆固定的复合板面层(14)构成,且岩棉层(13)和复合板面层(14)之间涂覆的抹面胶浆内部设置有网格布;

所述粘接层包括粘结砂浆(3)和锚固件(9),且岩棉保温防火复合板(4)内侧粘接有粘结砂浆(3),并且岩棉保温防火复合板(4)外侧穿置有锚固件(9);所述抹面层包括抹面胶浆A(5)、网格布(6)和抹面胶浆B(7),且网格布(6)设置在抹面胶浆A(5)和抹面胶浆B(7)之间,所述饰面层包括涂料饰面(8),且涂料饰面(8)固定在抹面胶浆B(7)外侧;

所述岩棉保温防火复合板(4)通过粘结砂浆(3)粘贴在找平层(2)上,且找平层(2)通过界面剂粘接在基层墙体(1)上,且粘结砂浆(3)在岩棉保温防火复合板(4)后端水平均匀间隔布置。

2.根据权利要求1所述的一种岩棉保温防火复合板薄抹灰外墙保温系统,其特征在于:

所述基层墙体(1)上固定的相邻两组岩棉保温防火复合板(4)之间固定有托架(11),且托架(11)通过固定螺丝(12)固定在基层墙体(1)上,且岩棉保温防火复合板(4)与托架(11)连接处填充有密封胶条(15),同时托架(11)的截面为L型结构。

3.根据权利要求1所述的一种岩棉保温防火复合板薄抹灰外墙保温系统,其特征在于:

所述岩棉保温防火复合板(4)通过锚固件(9)固定在基层墙体(1)上,且锚固件(9)深入基层墙体(1)的深度大于60mm,同时每平方岩棉保温防火复合板(4)上固定的锚固件(9)数量大于6个,并且锚固件(9)后端固定的圆盘形的压盘(10)后端小于抹面胶浆A(5)的厚度。

4.根据权利要求1所述的一种岩棉保温防火复合板薄抹灰外墙保温系统,其特征在于:

所述岩棉保温防火复合板(4)内部均匀设置的粘结砂浆(3)的宽度不小于15mm,且相邻两条粘结砂浆(3)之间的间隔范围在10—15mm,同时岩棉保温防火复合板(4)上固定的锚固件(9)间距不小于300mm。

5.根据权利要求1所述的一种岩棉保温防火复合板薄抹灰外墙保温系统,其特征在于:

所述抹面胶浆A(5)外侧设置的两组复合板面层(14)均为硅酸钙板,且两组复合板面层(14)内部设置的岩棉层(13)为玄武岩岩棉板,同时岩棉层(13)和复合板面层(14)之间填充的网格布与抹面层上设置的网格布(6)均为耐碱玻璃纤维网布。

6.根据权利要求1所述的一种岩棉保温防火复合板薄抹灰外墙保温系统,其特征在于:

所述涂料饰面(8)可替换为饰面砂浆、柔性饰面块材饰面和非透明幕墙饰面其中一种,且内部设置的抹面胶浆A(5)和抹面胶浆B(7)的厚度为2-3mm。

7.根据权利要求1所述的一种岩棉保温防火复合板薄抹灰外墙保温系统,其特征在于:

所述找平层(2)为玻化微珠砂浆。
