专利号: 2019212176756
申请人: 南通理工学院
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-07-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

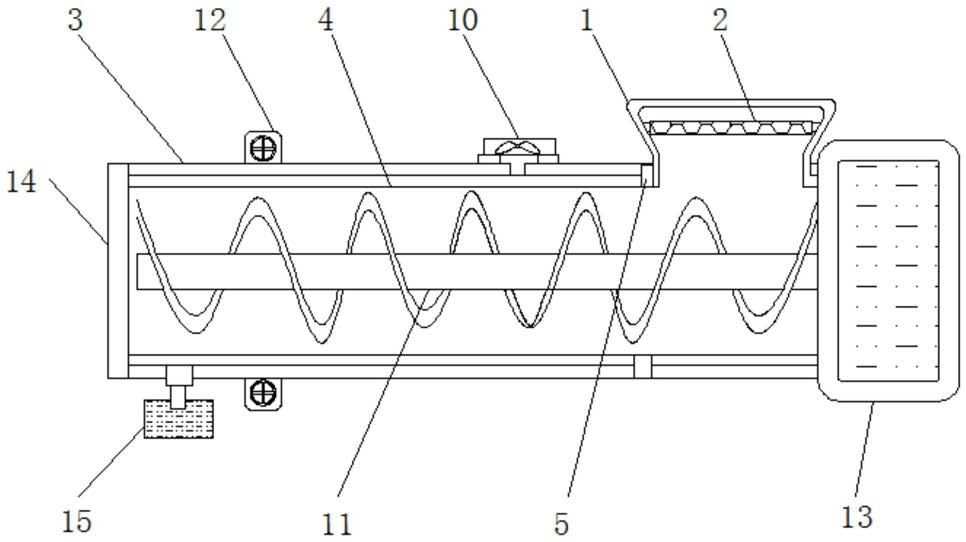

1.一种便于材料受热均匀的单螺杆挤出机用挤出料筒,包括入料仓(1)、料筒内层(4)和单螺杆(11),其特征在于:所述入料仓(1)的内表面卡合连接有磁性滤网(2),且入料仓(1)的下方固定有料筒左仓(3),所述料筒左仓(3)的内表面贴合有隔热涂层(7),且隔热涂层(7)的内侧设置有加热丝(8),所述料筒内层(4)贴合于加热丝(8)的内侧,且料筒内层(4)的内部设置有风道(9),所述单螺杆(11)安装于磁性滤网(2)的正下方,且单螺杆(11)的右侧设置有料筒右仓(6),所述料筒左仓(3)的右端口连接有连接组件(13)。

2.根据权利要求1所述的一种便于材料受热均匀的单螺杆挤出机用挤出料筒,其特征在于:所述磁性滤网(2)与入料仓(1)的内表面通过卡合连接构成可拆卸结构,且磁性滤网(2)的外形及结构为镂空网状结构。

3.根据权利要求1所述的一种便于材料受热均匀的单螺杆挤出机用挤出料筒,其特征在于:所述料筒左仓(3)和料筒内层(4)构成双层结构,且隔热涂层(7)与料筒左仓(3)的内表面之间的连接方式为粘合连接。

4.根据权利要求1所述的一种便于材料受热均匀的单螺杆挤出机用挤出料筒,其特征在于:所述料筒左仓(3)与料筒右仓(6)的外形结构相似,且料筒右仓(6)的上下表面均设置有紧固螺母(12),所述料筒左仓(3)与料筒右仓(6)通过螺纹连接构成可拆卸结构。

5.根据权利要求1所述的一种便于材料受热均匀的单螺杆挤出机用挤出料筒,其特征在于:所述加热丝(8)与料筒内层(4)的外表面紧密贴合,所述料筒内层(4)的端口右固定有隔热板(5)。

6.根据权利要求1所述的一种便于材料受热均匀的单螺杆挤出机用挤出料筒,其特征在于:所述风道(9)贯穿于料筒内层(4)的内部,所述料筒左仓(3)的外表面是有风机组(10),所述料筒右仓(6)的下底面设置有水箱(15),且风机组(10)通过风道(9)与水箱(15)之间构成连通结构。

7.根据权利要求1所述的一种便于材料受热均匀的单螺杆挤出机用挤出料筒,其特征在于:所述入料仓(1)的右端口与连接组件(13)通过卡合连接构成可拆卸结构,且入料仓(1)左端口设置有挤出区(14)。
