专利号: 2019212142567
申请人: 赵维康
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

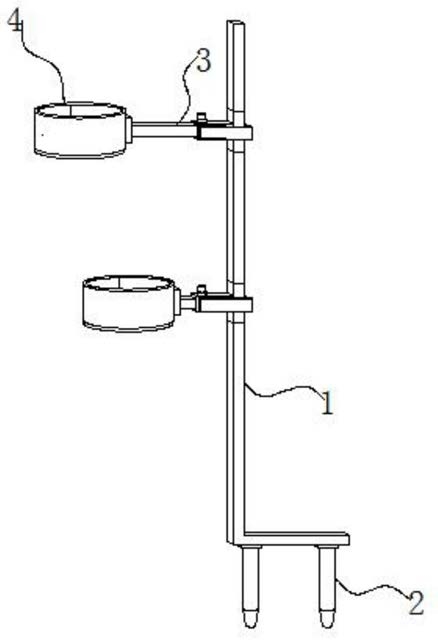

1.一种园林倾斜树木扶正装置,包括支架(1)和地桩(2),所述支架(1)底端通过螺栓固定安装有地桩(2),其特征在于,所述支架(1)左侧固定设置有调整组件(3),所述调整组件(3)包括框架(301)、开口(302)、上直齿条(303)、旋转架(3031)、下直齿条(304)、固定框(3041)、转动齿轮(305),所述框架(301)内部左右两侧均开口设置有开口(302),所述开口(302)内部上方活动连接有上直齿条(303),所述上直齿条(303)左侧通过螺栓固定安装有旋转架(3031),所述开口(302)内部下方活动连接有下直齿条(304),所述下直齿条(304)右侧通过螺栓固定安装有固定框(3041),所述框架(301)内部转动连接有转动齿轮(305),所述旋转架(3031)左侧通过螺栓固定安装有夹具(4),所述夹具(4)左侧固定设置有松紧螺栓(401)。

2.根据权利要求1所述的园林倾斜树木扶正装置,其特征在于,所述夹具(4)为“U”型夹具,且夹具(4)两端通过松紧螺栓(401)固定连接。

3.根据权利要求1所述的园林倾斜树木扶正装置,其特征在于,所述固定框(3041)与支架(1)之间通过螺栓固定安装,且支架(1)内部设有与固定框(3041)配套使用的固定孔。

4.根据权利要求1所述的园林倾斜树木扶正装置,其特征在于,所述上直齿条(303)与下直齿条(304)之间转动齿轮(305)通过相互啮合转动连接。

5.根据权利要求1所述的园林倾斜树木扶正装置,其特征在于,所述夹具(4)内部设有橡胶层,且橡胶层内壁设有“呈”锯齿状的防护纹路。

6.根据权利要求1所述的园林倾斜树木扶正装置,其特征在于,所述旋转架(3031)的转动角度为0-360°。
