专利号: 2019210961075
申请人: 惠安县南兴电子科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 将固体从固体中分离;分选
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

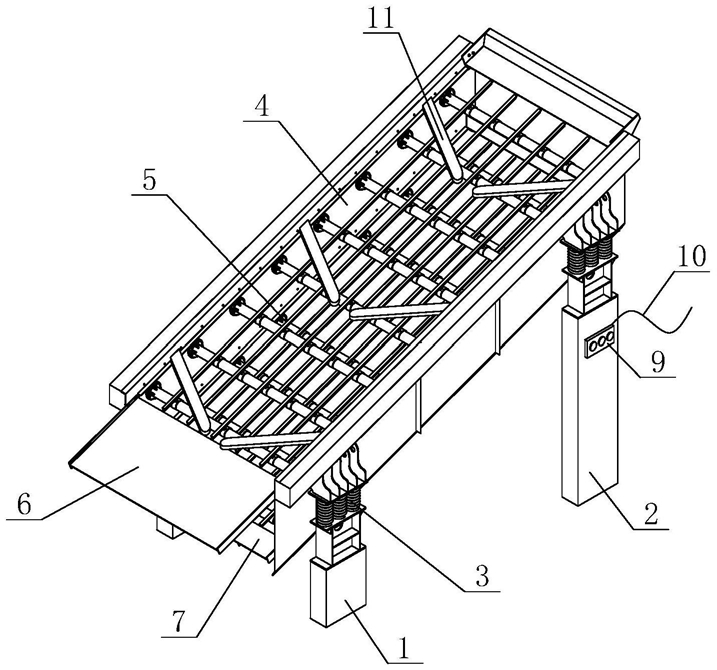

1.一种稀土加工用矿石筛选装置,包括前撑脚(1)、后撑脚(2)、弹簧(3)、筛选斗(4)、筛网(5)、上出料口(6)、下出料口(7)、振动电机(8)、控制面板(9)和电源线(10),所述前撑脚(1)和后撑脚(2)顶部均通过弹簧(3)与筛选斗(4)底部进行固定,所述筛网(5)焊接于筛选斗(4)中部,所述上出料口(6)和下出料口(7)均紧密固定在筛选斗(4)左侧,所述振动电机(8)平行紧固在筛选斗(4)右侧,所述控制面板(9)嵌入于后撑脚(2)前端,所述电源线(10)紧密伸入控制面板(9)右侧,所述振动电机(8)通过控制面板(9)与电源线(10)电连接;

其特征在于:还包括降速机构(11),所述降速机构(11)设置在筛选斗(4)顶部,所述降速机构(11)由罩体(111)、电机(112)、凸轮(113)、传动带(114)、降速杆(115)、凸块(116)、滑动轴(117)、滑槽(118)、转轴(119)和扭簧(1110)组成,所述罩体(111)紧固在筛选斗(4)前后两端,所述电机(112)竖直固定在罩体(111)内部,并且电机(112)输出轴与凸轮(113)紧固,所述传动带(114)通过皮带轮与凸轮(113)进行转的动配合,所述降速杆(115)顶部设置有凸块(116),并且降速杆(115)左侧通过滑动轴(117)沿着滑槽(118)上下滑动,所述降速杆(115)中部通过转轴(119)与筛选斗(4)顶部进行转动,所述扭簧(1110)紧密缠绕在转轴(119)外侧,所述电机(112)分别与控制面板(9)和电源线(10)电连接。

2.根据权利要求1所述的一种稀土加工用矿石筛选装置,其特征在于:所述降速机构(11)设置有两个,并且在筛选斗(4)前后两端对称安装。

3.根据权利要求1所述的一种稀土加工用矿石筛选装置,其特征在于:所述罩体(111)长度与筛选斗(4)长度相同。

4.根据权利要求1所述的一种稀土加工用矿石筛选装置,其特征在于:所述凸轮(113)设置有三个,并且平均分布在传动带(114)中部。

5.根据权利要求1所述的一种稀土加工用矿石筛选装置,其特征在于:所述降速杆(115)设置有三个,并且转动范围为20度至90度。

6.根据权利要求1所述的一种稀土加工用矿石筛选装置,其特征在于:所述凸块(116)设置有两个以上,并且厚度为1cm。

7.根据权利要求1所述的一种稀土加工用矿石筛选装置,其特征在于:所述滑动轴(117)直径小于滑槽(118)宽度。
