专利号: 2019210758428
申请人: 泉州市九金机械设备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 小原皮;大原皮;毛皮;皮革
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

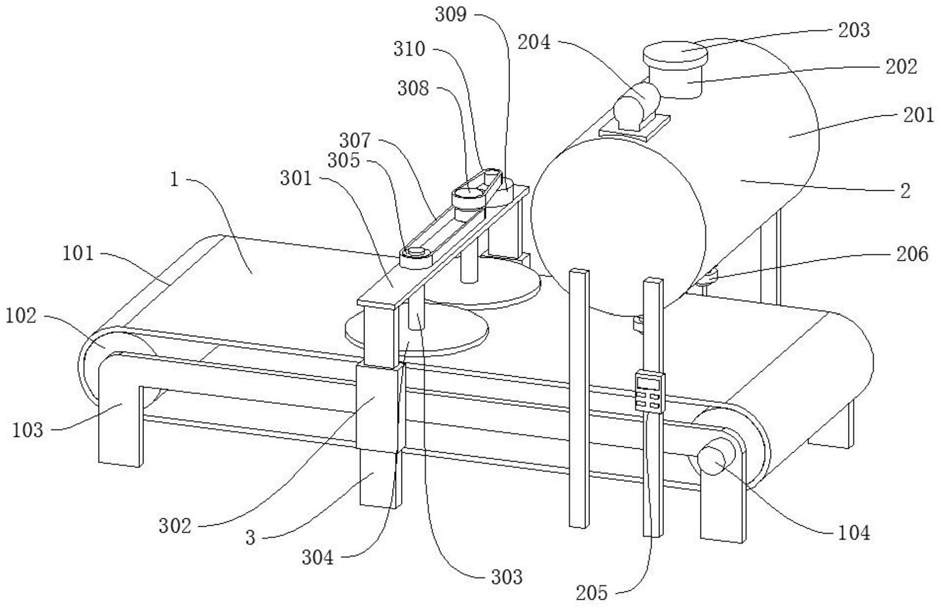

1.服装制造用皮革上蜡装置,包括传送机构(1),其特征在于:所述传送机构(1)上方设有送蜡机构(2)和涂匀机构(3),所述送蜡机构(2)包括储蜡罐(201)、进蜡管(202)、顶盖(203)、气泵(204)、控制器(205),所述储蜡罐(201)上端设有所述进蜡管(202),所述进蜡管(202)上端通过螺纹连接有所述顶盖(203),所述进蜡管(202)前方设有所述气泵(204),所述储蜡罐(201)下端设有出蜡管(208),所述出蜡管(208)上安装有流量传感器(207),所述流量传感器(207)下方设有电磁阀(206),所述储蜡罐(201)前部安装有所述控制器(205),所述涂匀机构(3)包括支板(301)、电动推杆(302)、转轴(303)、刷盘(304)、带轮一(305),所述支板(301)下端设有所述电动推杆(302),所述支板(301)上通过轴承连接有所述转轴(303),所述转轴(303)下端设有所述刷盘(304),所述刷盘(304)下端设有刷毛(306),所述转轴(303)上端固定连接有所述带轮一(305),所述带轮一(305)之间设有传动带一(307),所述带轮一(305)上端设有带轮二(308),所述带轮二(308)后部设有电机二(309),所述电机二(309)与所述带轮二(308)之间设有传动带二(310)。

2.根据权利要求1所述的服装制造用皮革上蜡装置,其特征在于:所述传送机构(1)包括传送带(101)、辊轴(102)、支架(103)、电机一(104),所述传送带(101)内侧设有所述辊轴(102),所述辊轴(102)前部和后部转动连接有所述支架(103),所述支架(103)前部安装有所述电机一(104),所述电机一(104)、所述电机二(309)、所述电磁阀(206)、所述气泵(204)和所述流量传感器(207)与所述控制器(205)电连接。

3.根据权利要求1所述的服装制造用皮革上蜡装置,其特征在于:所述转轴(303)、所述带轮一(305)、所述电动推杆(302)和所述刷盘(304)数量均为2。

4.根据权利要求1所述的服装制造用皮革上蜡装置,其特征在于:所述气泵(204)与所述储蜡罐(201)通过管道连接。

5.根据权利要求1所述的服装制造用皮革上蜡装置,其特征在于:所述刷盘(304)形状呈圆盘形。
