专利号: 201921068610X
申请人: 杨琼娟
专利类型:实用新型
专利状态:已下证
专利领域: 水、废水、污水或污泥的处理
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

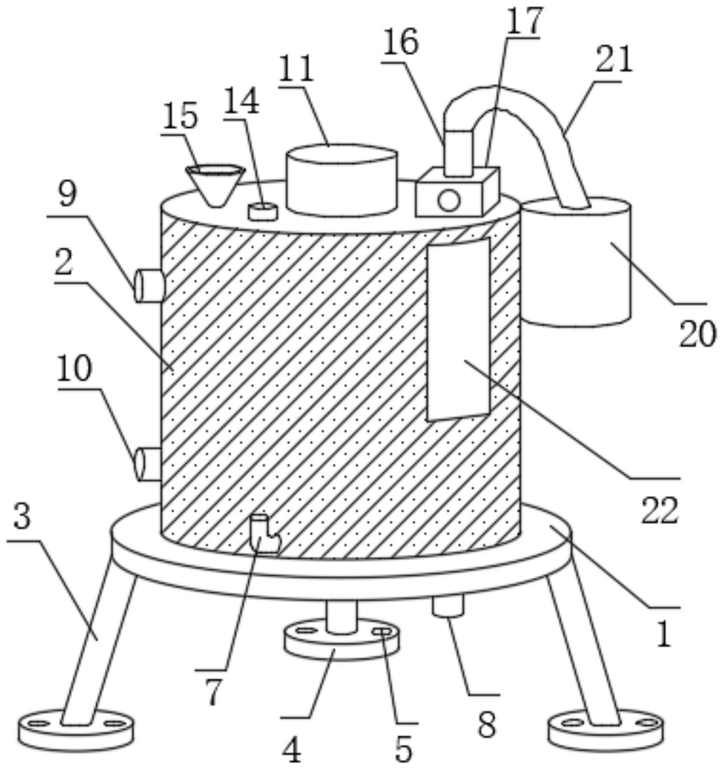

1.一种吸附树脂逆流清洗装置,其特征在于:包括支撑底座(1),所述支撑底座(1)的内部固定连接有树脂清洗罐(2),所述支撑底座(1)的底部固定连接有支撑腿(3),所述支撑腿(3)的底部固定连接有支撑板(4),所述支撑板(4)的内部设置有固定螺丝(5),所述树脂清洗罐(2)的底部设置有树脂出口(6),所述树脂清洗罐(2)靠近树脂出口(6)的一侧分别固定连接有进液口(7)和出液口(8),所述树脂清洗罐(2)的一侧分别固定连接有上端超声波发生器(9)和下端超声波发生器(10),所述树脂清洗罐(2)的顶部固定连接有电机(11),所述电机(11)的一侧固定连接有搅拌转轴(12),所述搅拌转轴(12)的外表面固定连接有搅拌叶(13),所述树脂清洗罐(2)靠近电机(11)的一侧开设有出气孔(14),所述树脂清洗罐(2)靠近出气孔(14)的一侧开设有树脂进口(15),所述树脂清洗罐(2)靠近电机(11)的一侧活动连接有硬质排液管(16),所述树脂清洗罐(2)靠近硬质排液管(16)的一侧固定连接有固定块(17),所述固定块(17)的一侧螺纹连接有螺杆(18),所述螺杆(18)的一端固定连接有旋钮(19),所述螺杆(18)远离旋钮(19)的一端与硬质排液管(16)搭接,所述树脂清洗罐(2)靠近固定块(17)的一侧固定连接有废液收集箱(20),所述硬质排液管(16)的一侧固定连接有软质排液管(21),所述软质排液管(21)远离硬质排液管(16)的一端与废液收集箱(20)固定连接,所述树脂清洗罐(2)靠近固定块(17)的一侧设置有透明板(22)。

2.根据权利要求1所述的一种吸附树脂逆流清洗装置,其特征在于:所述支撑腿(3)的数量为三个,所述三个支撑腿(3)均与分布在支撑底座(1)的底部,所述每个支撑板(4)的内部均螺纹连接有两个固定螺丝(5)。

3.根据权利要求1所述的一种吸附树脂逆流清洗装置,其特征在于:所述树脂清洗罐(2)底部的截面为半圆,所述树脂出口(6)位于树脂清洗罐(2)底部的中心处。

4.根据权利要求1所述的一种吸附树脂逆流清洗装置,其特征在于:所述进液口(7)的开口朝上,所述出液口(8)的开口朝下。

5.根据权利要求1所述的一种吸附树脂逆流清洗装置,其特征在于:所述上端超声波发生器(9)和下端超声波发生器(10)分别位于树脂清洗罐(2)一侧面的上下两侧。

6.根据权利要求1所述的一种吸附树脂逆流清洗装置,其特征在于:所述固定块(17)的一侧开设有螺纹孔,所述螺杆(18)螺纹连接于螺纹孔的内部。

7.根据权利要求1所述的一种吸附树脂逆流清洗装置,其特征在于:所述废液收集箱(20)的内部设置有抽水泵,所述软质排液管(21)与抽水泵固定连接。
