专利号: 2019210129341
申请人: 韶关市曜隆科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

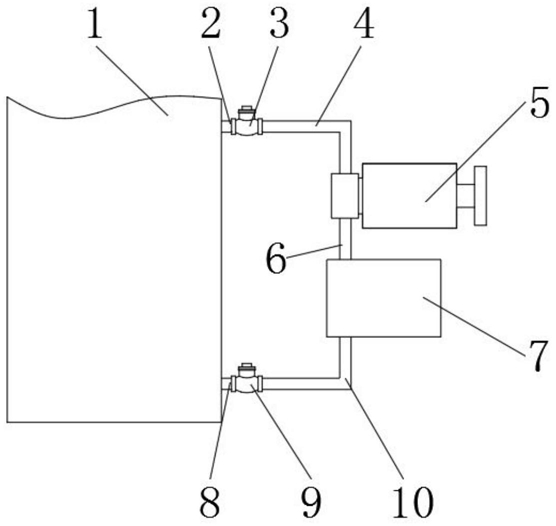

1.一种循环加热型热水器,包括热水器本体(1),其特征在于:所述热水器本体(1)设有出水管(2)和进水管(8),所述出水管(2)通过第一阀门(3)连接有第一连接管(4),所述第一连接管(4)另一端连接有清洗剂注射装置(5),所述清洗剂注射装置(5)通过第二连接管(6)连接有热水泵(7),所述热水泵(7)通过第三连接管(10)连接有第二阀门(9);

所述清洗剂注射装置(5)包括注射筒(52),所述注射筒(52)一侧螺纹连接有筒盖(51),所述注射筒(52)内滑动连接有活塞(53),所述活塞(53)圆心处连接有推杆(54)。

2.根据权利要求1所述的一种循环加热型热水器,其特征在于:所述筒盖(51)内嵌设有过滤组件(11)。

3.根据权利要求1所述的一种循环加热型热水器,其特征在于:所述第一连接管(4)和第二连接管(6)与筒盖(51)连通。

4.根据权利要求1所述的一种循环加热型热水器,其特征在于:所述进水管(2)为Y形结构,除与第一阀门(3)连通的一端和与热水器本体(1)连通的一端外,另一端通过阀门与进水源管道连接。

5.根据权利要求1所述的一种循环加热型热水器,其特征在于:所述出水管(8)为Y形结构,除与第二阀门(9)连通的一端和与热水器本体(1)连通的一端外,另一端通过阀门与用水源管道连接。

6.根据权利要求1所述的一种循环加热型热水器,其特征在于:所述过滤组件(11)包括滤网(111),所述滤网(111)两侧连接有环形支架(112),且滤网(111)贴近第二连接管(6)的一侧。

7.根据权利要求1所述的一种循环加热型热水器,其特征在于:所述第二阀门(9)与进水管(8)连通。
