专利号: 2019209738118
申请人: 江苏威仕邦新材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

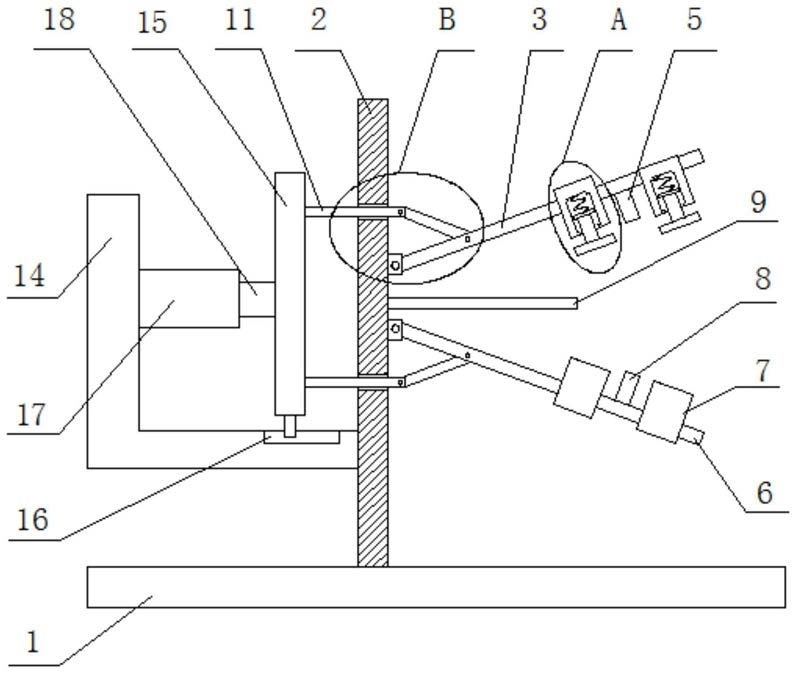

1.一种PVC装饰膜定位裁切机构,包括底板(1),其特征在于,所述底板(1)的顶侧固定安装有安装杆(2),安装杆(2)的同一侧转动安装有上支杆(3)和下支杆(6),上支杆(3)的一侧固定安装有两个上压板(4),上支杆(3)的底侧固定安装有位于两个上压板(4)之间的上齿型切刀(5),下支杆(6)的一侧固定安装有两个下压板(7),下支杆(6)的顶侧固定安装有位于两个下压板(7)之间的下齿型切刀(8),两个上压板(4)分别和两个下压板(7)相适配,上齿型切刀(5)和下齿型切刀(8)相适配,上支杆(3)和下支杆(6)之间设有固定安装在安装杆(2)一侧的放置板(9),上支杆(3)和下支杆(6)相互远离的一侧均设有开设在安装杆(2)一侧上的活动孔(10),活动孔(10)内活动安装有活动杆(11),活动杆(11)的两端均延伸至活动孔(10)外,两个活动杆(11)靠近放置板(9)的一端均转动安装有调节杆(12),两个调节杆(12)相互靠近的一端分别转动安装在上支杆(3)和下支杆(6)相互远离的一侧上,所述安装杆(2)远离放置板(9)的一侧固定安装有L型安装板(14),安装板(14)的顶侧活动安装有调节板(15),两个活动杆(11)远离放置板(9)的一端均固定安装在调节板(15)靠近放置板(9)的一侧上。

2.根据权利要求1所述的一种PVC装饰膜定位裁切机构,其特征在于,所述上压板(4)的底侧开设有缓冲槽(19),缓冲槽(19)内活动安装有缓冲杆(21),缓冲杆(21)的一端延伸至缓冲槽(19)外并固定安装有顶板(22),顶板(22)的底侧与下压板(7)的顶侧相适配。

3.根据权利要求2所述的一种PVC装饰膜定位裁切机构,其特征在于,所述缓冲槽(19)的两侧内壁上滑动安装有同一个滑动杆(20),缓冲杆(21)的顶端固定安装在滑动杆(20)的底侧上,滑动杆(20)的顶侧固定安装有弹簧的底端,弹簧的底端固定安装在缓冲槽(19)的顶侧内壁上。

4.根据权利要求1所述的一种PVC装饰膜定位裁切机构,其特征在于,所述调节板(15)的底侧固定安装有滑动块,L型安装板(14)的顶侧开设有滑动槽(16),滑动块的底侧滑动安装在滑动槽(16)内。

5.根据权利要求1所述的一种PVC装饰膜定位裁切机构,其特征在于,所述安装杆(2)的一侧固定安装有两个铰接座(13),上支杆(3)和下支杆(6)靠近安装杆(2)的一端分别转动安装在两个铰接座(13)上。

6.根据权利要求1所述的一种PVC装饰膜定位裁切机构,其特征在于,所述L型安装板(14)靠近安装杆(2)的一侧固定安装有伸缩气缸(17),伸缩气缸(17)的输出端通过联轴器固定安装有伸缩杆(18),伸缩杆(18)的一端固定安装在调节板(15)远离安装杆(2)的一侧上。
